Назначение изделия

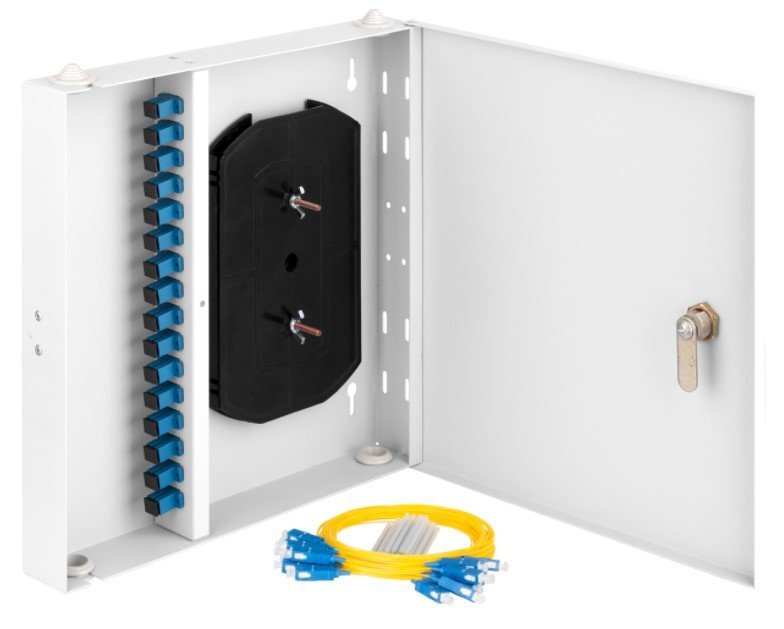

Оптические кроссы предназначены для коммутации оптических волокон, в частности для создания разъемного соединения между оптическими шнурами, подключенными к активному оборудованию и оконцованным оптоволоконным кабелем. Оптические кабели заводятся в кросс и оконцовываются нужными коннекторами путем сварки с пигтейлами. Для защиты соединений и укладки запасов длин волокон применяются специальные сплайс-кассеты и термоусаживаемые гильзы. Соединение оконцованного кабеля с коммутационными шнурами происходит через оптические проходные адаптеры, устанавливающиеся в вырубленные посадочные места на внутренней планке. Оптические кроссы NMF-WP16SCUS2-IP-ES-GY предназначен для монтажа на стену. Корпус кросса выполнен из стали и надежно защищает волокна от внешних механических воздействий и попадания внутрь посторонних предметов. Для защиты кросса дверца оснащена замком, запираемым на ключ. В каждом кроссе предусмотрены посадочные шпильки для размещения на них сплайс-кассеты, а также 4 кабельных ввода, для которых в базовой комплектации предусмотрены специальные заглушки. Простая конструкция позволяет осуществлять удобный и быстрый монтаж оптических сетей.
Материал Сталь | Тип оптического разъема SC/UPC |
Диаметр кабельного ввода 22 мм | Габаритные размеры мм 303х290х46 |
Количество вводов 4 | Цвет Серый |
