Назначение изделия

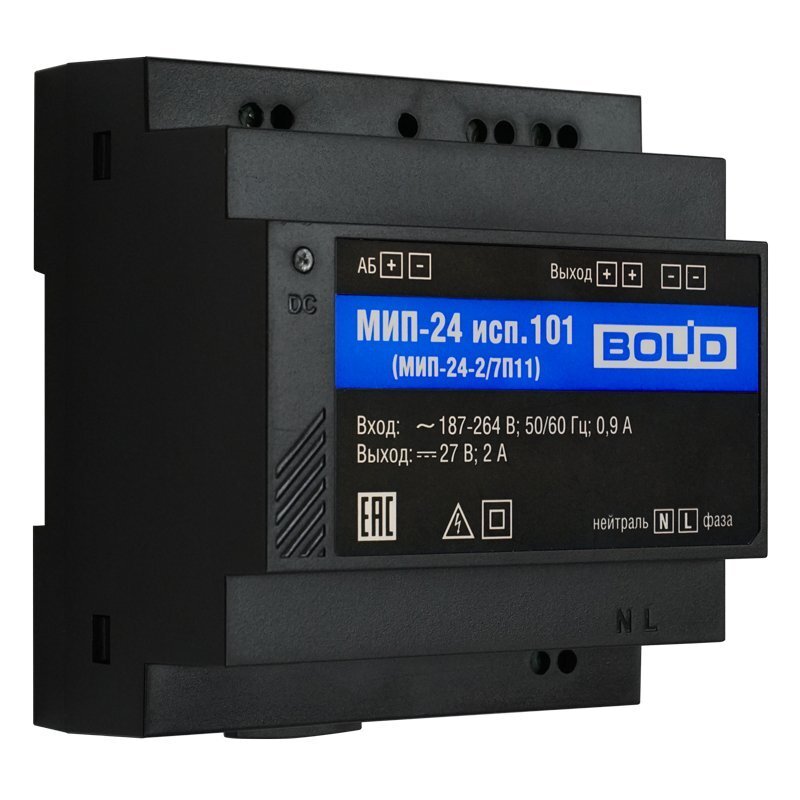

Источник питания предназначен для питания оборудования промышленной и бытовой автоматики, измерительного оборудования, телекоммуникационных систем, систем контроля доступа и видеонаблюдения, требующих резервного электропитания с напряжением 24 В постоянного тока. МИП предназначен для размещения внутри монтажных устройств (шкафы, боксы и пр.) на DIN-рейку.
Дополнительное оборудование
(325771) - МК-5А, Монтажный комплект крепления на DIN-рейку для аккумуляторных батарей емкостью 5 Ач
(325772) - МК-7А, Монтажный комплект крепления на DIN-рейку для аккумуляторных батарей емкостью 7 Ач
(335609) - КАБ-12022-4, Полка для 4 аккумуляторных батарей емкостью 2,2 А·ч
(321240) - АО 1/12 DIN (316), Полка для АКБ емкостью 12 А·ч с креплением на DIN-рейку
(272308) - АО 1/7 DIN (409), Полка для АКБ емкостью 7 А·ч с креплением на DIN-рейку
(335610) - КАБ-12045-2, Полка для 2 аккумуляторных батарей емкостью 4,5 А·ч
(335611) - КАБ-12045-4, Полка для 4 аккумуляторных батарей емкостью 4.5 А·ч
(335608) - КАБ-1207-9-1, Полка для аккумуляторной батареи емкостью 7 или 9 А·ч
(335606) - КАБ-1207-9-4, Полка для 4 аккумуляторных батарей емкостью 7 или 9 А·ч установленных горизонтально
(335607) - КАБ-1207-9-4Б, Полка для 4 аккумуляторных батарей емкостью 7 или 9 А·ч установленных вертикально
(335612) - КАБ-1212-2, Полка для 2 аккумуляторных батарей емкостью 12 А·ч
(335613) - КАБ-1212-4, Полка для 4 аккумуляторных батарей емкостью 12 А·ч
(335614) - КАБ-1217-2, Полка для 2 аккумуляторных батарей емкостью 17 А·ч
(335615) - КАБ-1217-4, Полка для 4 аккумуляторных батарей емкостью 17 А·ч
(335616) - КАБ-1240-2, Полка для 2 аккумуляторных батарей емкостью 40 А·ч
(335617) - КАБ-1255-1, Полка для аккумуляторной батареи емкостью 55 А·ч
(284106) - Кронштейн для крепления ББП серии Simple или АКБ(7 Ач) на DIN-рейку.
Тип устройства Источник вторичного электропитания резервированный | Выходной ток, А: |
Световая индикация "Наличие сети"; "Состояние АКБ"; "Нагрузка" | - максимальный при наличии основного питания 2.5 |
Напряжение питания, B: | Тип используемого аккумулятора 12 В 4.5…12 А·ч |
- от сети переменного тока 187…264 | Количество аккумуляторов, шт 2 |
Потребляемый ток: | Защита от короткого замыкания Есть |
- при питании от резервного источника питания, А 0.035 | Защита аккумулятора от глубокого разряда Есть |
Выходное напряжение, В: | Ток заряда аккумуляторной батареи, А 0.25 |
- при питании от сети переменного тока 27±2% | Степень защиты IP20 |
- при питании от аккумуляторной батареи 27.2…20 | Диапазон рабочих температур, °С -20…+45 |
Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более 100 | Габаритные размеры мм 89.5х95х56 |
