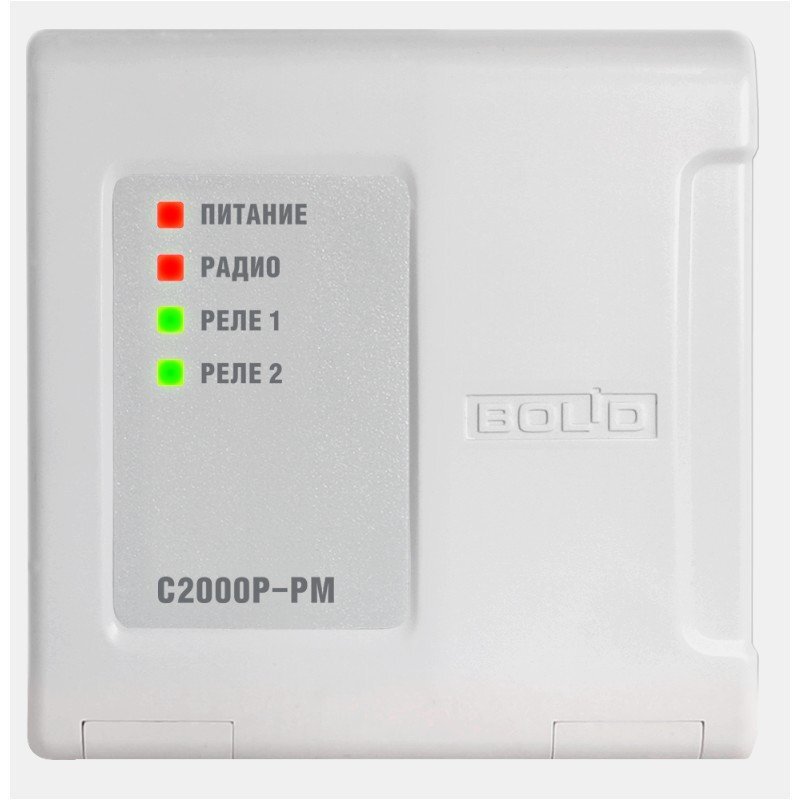

Назначение изделия
Применяется в системах охранной сигнализации, имеет два релейных выхода и предназначен для управления исполнительными устройствами (лампами, сиренами, электромагнитными замками и т.д.). Используется совместно с расширителем "С2000Р-АРР32".
Особенности
- прибор рассчитан на непрерывную круглосуточную работу и относится к восстанавливаемым, периодически обслуживаемым изделиям
- прибор может питаться от внешнего источника 12/24В или от встроенного заменяемого источника питания
- два релейных выхода имеют нормально замкнутые и нормально разомкнутые контакты
- прибор имеет возможность подключения контролируемых цепей (КЦ) внешних неадресных пожарных, охранных или пожарно-охранных извещателей с тревожными выходами типа "сухой контакт"
- прибор осуществляет контроль вскрытия корпуса, контроль состояния источника питания, контроль качества радиосвязи
- электромагнитная совместимость прибора соответствует требованиям по 3 группе устойчивости
Дополнительное оборудование
Элемент питания
(342866) ER14505 GoPower, литий-тионилхлоридный элемент питания
(201469) LS 14500 (SL-760/S, ER14505), элемент питания для извещателей Астра
(231447) BAT-3V6-AA-LS, элемент питания литиевый (LST 14500)
(342365) Сигнал-GSM-Р, блок приёмно-контрольный охранно-пожарный радиоканальный с Ethernet и GSM коммуникатором
(307980) С2000Р-АРР125, расширитель адресный радиоканальный
(307981) С2000Р-РР, ретранслятор радиоканальный
Тип реле радиоканальный | Максимальное коммутируемое напряжение каждого реле, В 100 |
Наличие дополнительного входа для подключения внешнего извещателя для ручного управления выходом Реле 1; или внешних датчиков с выходом типа «сухой контакт» | Максимальный коммутируемый ток каждого реле, А 2 |
Световая индикация Есть | Напряжение питания, B: |
Параметры радиоканала: | - от основного источника питания 5…24 |
- диапазон рабочих частот, МГц 868.0-868.2 | Ток потребления, мА 20 |
- излучаемая мощность, мВт не более 10 | Резервное питание, В АА (ER14505) (3.6В) |
- количество рабочих частотных каналов 4 | Срок службы батареи 3 года |
- дальность (в прямой видимости), м 300 | Степень защиты IP20 |
- период передачи контрольных сигналов, сек 10…300 | Диапазон рабочих температур, °С -30…+50 |
Количество релейных выходов 2 | Габаритные размеры мм 102х107х39 |
Максимальная коммутируемая мощность 30 ВА | Масса, не более, кг 0.120 |
