Назначение изделия
Предназначена для сращивания линейных кабелей ёмкостью до 600 пар со станционными кабелями марки ТСВ ёмкостью 100 пар. Может монтироваться как на основных кабелях в полиэтиленовых оболочках, так и на основных кабелях в свинцовых оболочках. Устанавливается, как правило, в помещениях ввода кабелей (кабельных шахтах) городских АТС.
Может использоваться в качестве линейной разветвительной муфты с установкой в колодцах кабельной канализации, в коллекторах, в технических помещениях и подвалах зданий.
Имеет корпус, позволяющий выполнять сращивание жил многопарными соединителями.
При сращивании жил соединителями СМЖ-10 позволяет разместить сросток жил основного кабеля 600х2 с шестью кабелями ТСВ 100х2.
При сращивании жил соединителями типа MS? 10х2 и 25х2 позволяет разместить сросток жил основного кабеля 400х2 с четырьмя кабелями ТСВ 100х2.

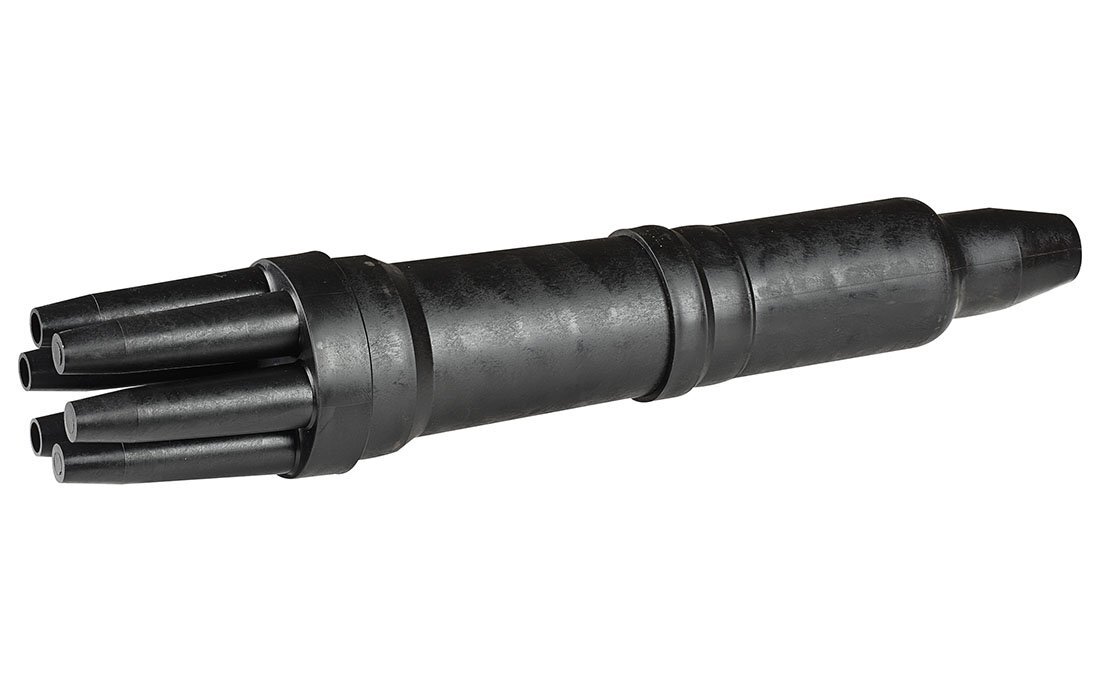

На оголовнике муфты размещены шесть патрубков. Три из них в состоянии поставки заглушены. Это позволяет использовать муфту в качестве станционной разветвительной муфты с вводом трёх, четырёх, пяти и шести кабелей ТСВ 100х2.
Представляет собой только корпус, состоящий из трёх полиэтиленовых деталей. Для монтажа сростков и для герметизации муфты необходимо дополнительно заказывать расходные материалы.
Герметизация корпуса и вводов кабелей в муфту выполняется отрезками термоусаживаемых трубок с подклеивающим слоем.
