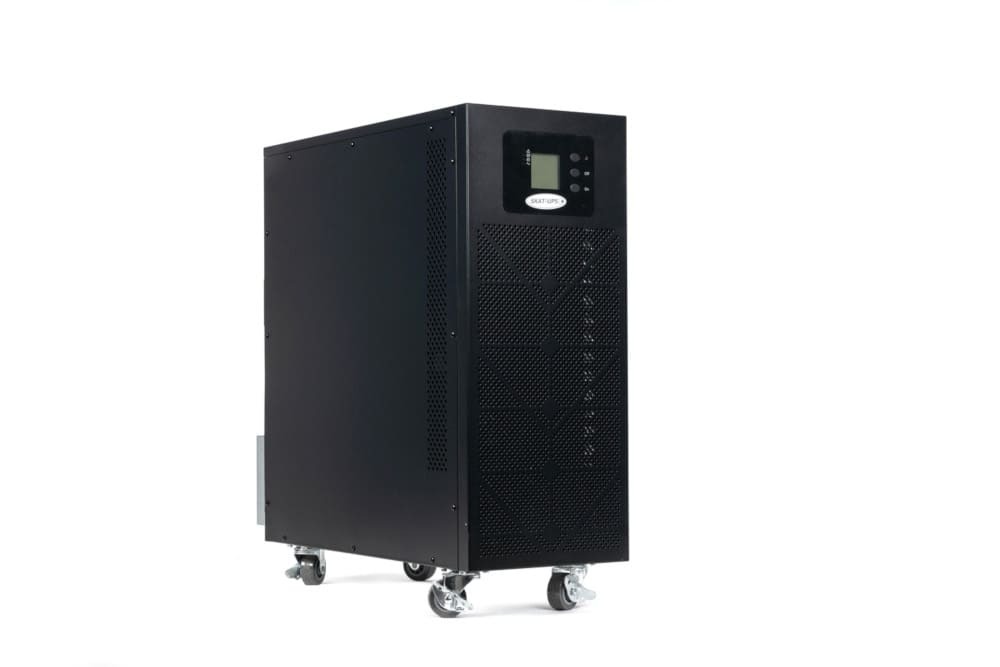

Online-ИБП «Бастион» Skat-UPS 10-3/3

Трехфазный Online-ИБП «Бастион» Skat-UPS 10-3/3 номинальной мощностью 10 кВ·А, активной мощностью 9 кВт работает в основном режиме, Eco (на нагрузку подается напряжение сети, если оно стабильно), байпас (обход основной цепи ИБП при ее неисправности), резервном. В резервном режиме ИБП использует 16 ~ 20 герметичных необслуживаемых свинцово-кислотных АКБ (в комплект не входят) напряжением 12 В (14 А), емкостью от 40 А·ч.

Характеристики:

• Трехфазный вход и выход.
• Диапазон входного напряжения в основном режиме — 305 ~ 478 В.
• Выходное напряжение — 380 В, 400 В, 415 В AC, точность — ±1 %.
• Коэффициент входной мощности — 0.99, выходной — 0.9.
• Фазовый баланс — 120° ±1°.
• Интерфейсы RS-232, RS-485, USB.
• Подключение SNMP-модуля, платы релейного интерфейса, генератора.
• Защита от перегрузок в основном режиме: переход на байпас при нагрузке 100 ~ 110 % — через 60 мин., 110 ~ 125 % — через 10 мин., 125 ~ 150 % — через 1 мин., более 150 % — немедленно.
• Защита от перегрузок в резервном режиме: отключение при 100 ~ 110 % — через 10 мин., 110 ~ 125 % — через 1 мин., 125 ~ 150 % — через 5 с., более 150 % — немедленно.
• Технология PFC.
• EPO — удаленное отключение при аварии.
• Многофункциональная защита от неполадок электросети.
• Холодный старт.
• Световая индикация режимов питания, звуковое оповещение о неполадках или разряде АКБ.
• ЖК-дисплей.
• Горячая замена АКБ.
• КПД в основном режиме — 93.5 %.

Длительность автономной работы в зависимости от количества и емкости батарей, мощности нагрузки

16 батарей:

• 40 А·ч: 2500 В·А — 2 ч., 5000 В·А — 1 ч., 10000 В·А — 30 мин..
• 65А·ч: 2500 В·А — 3 ч. 30 мин., 5000 В·А — 1 ч. 45 мин., 10000 В·А — 50 мин..
• 100 А·ч: 2500 В·А — 5 ч. 40 мин., 5000 В·А — 2 ч. 50 мин., 10000 В·А — 1 ч. 20 мин..
• 120 А·ч: 2500 В·А — 6 ч. 50 мин., 5000 В·А — 3 ч. 20 мин., 10000 В·А — 1 ч. 40 мин..
• 150 А·ч: 2500 В·А — 8 ч. 30 мин., 5000 В·А — 4 ч. 15 мин., 10000 В·А — 2 ч..
• 200 А·ч: 2500 В·А — 11 ч. 30 мин, 5000 В·А — 5 ч. 40 мин., 10000 В·А — 2 ч. 45 мин..
• 250 А·ч: 2500 В·А — 14 ч. 20 мин., 5000 В·А — 7 ч., 10000 В·А — 3 ч. 30 мин..

18 батарей:

• 40 А·ч: 2500 В·А — 2 ч. 30 мин., 5000 В·А — 1 ч. 15 мин., 10000 В·А — 35 мин..
• 65А·ч: 2500 В·А — 4 ч., 5000 В·А — 2 ч., 10000 В·А — 1 ч..
• 100 А·ч: 2500 В·А — 6 ч. 20 мин., 5000 В·А — 3 ч. 10 мин., 10000 В·А — 1 ч. 30 мин..
• 120 А·ч: 2500 В·А — 7 ч. 40 мин., 5000 В·А — 3 ч. 50 мин., 10000 В·А — 1 ч. 50 мин..
• 150 А·ч: 2500 В·А — 9 ч. 40 мин., 5000 В·А — 4 ч. 45 мин., 10000 В·А — 2 ч. 20 мин..
• 200 А·ч: 2500 В·А — 12 ч. 30 мин, 5000 В·А — 6 ч. 20 мин., 10000 В·А — 3 ч. 10 мин..
• 250 А·ч: 2500 В·А — 16 ч., 5000 В·А — 8 ч., 10000 В·А — 4 ч..

20 батарей:

• 40 А·ч: 2500 В·А — 2 ч. 50 мин., 5000 В·А — 1 ч. 25 мин., 10000 В·А — 40 мин..
• 65А·ч: 2500 В·А — 4 ч. 40 мин., 5000 В·А — 2 ч. 20 мин., 10000 В·А — 1 ч. 10 мин...
• 100 А·ч: 2500 В·А — 7 ч., 5000 В·А — 3 ч. 30 мин., 10000 В·А — 1 ч. 40 мин..
• 120 А·ч: 2500 В·А — 8 ч. 30 мин., 5000 В·А — 4 ч. 15 мин., 10000 В·А — 2 ч..
• 150 А·ч: 2500 В·А — 10 ч. 30 мин., 5000 В·А — 5 ч. 20 мин., 10000 В·А — 2 ч. 40 мин..
• 200 А·ч: 2500 В·А — 14 ч., 5000 В·А — 7 ч. 10 мин., 10000 В·А — 3 ч. 30 мин..
• 250 А·ч: 2500 В·А — 18 ч., 5000 В·А — 9 ч., 10000 В·А — 4 ч. 30 мин..

Размер — 250*608*655 мм. Вес — 57 кг. Рабочая температура — 0 °С… +40 °С, влажность — 0 % ~ 90 %.
