Назначение изделия

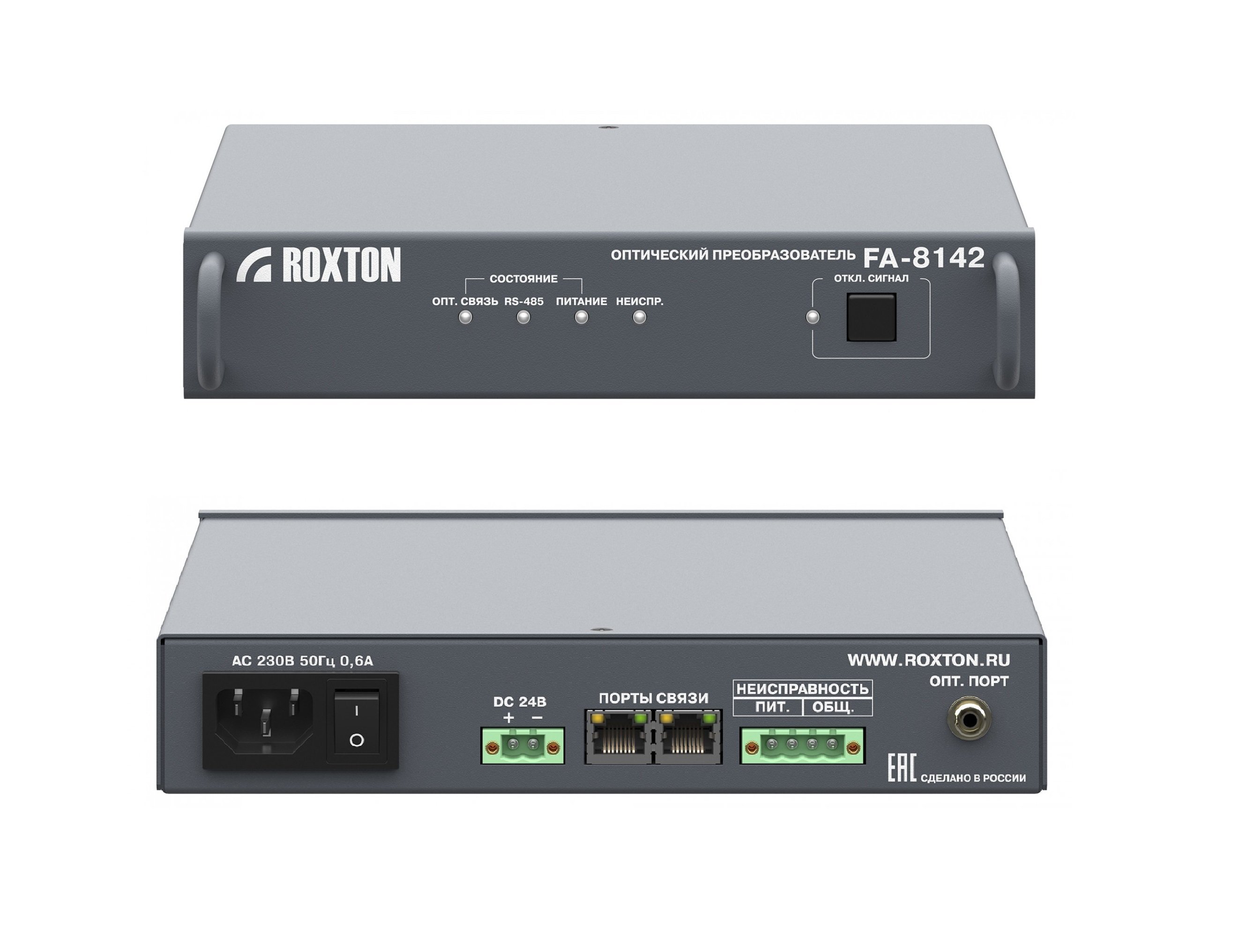

Связка оптических преобразователей ROXTON FA-8142 и ROXTON FB-8143 предназначена для работы в составе распределенной цифро-аналоговой системы оповещения ROXTON 8000 и позволяет увеличить расстояние как между стойками системы, так и между её отдельными блоками с 1200 метров до 20 километров.
Особенности
Особенностью оптических преобразователей ROXTON FA-8142 и ROXTON FB-8143 является модульный формат. Изделия занимают только половину 1U в монтажном шкафу. В комплект изделий входит несколько монтажных креплений разной длины. Данная особенность позволяет устанавливать изделия как совместно, так и по отдельности.
Технические характеристики преобразователей ROXTON:
Число звуковых каналов 3
Интерфейс управления RS-485
Скорость обмена данными, бод 200000
Параметры интерфейса (бит данных/стоповых бит/четность) 8/1/нет
Количество портов связи 2
Тип разъема RJ-45
Максимальная дальность, км 20
Тип оптического волокна Одномодовое
Количество используемых оптических волокон 1
Диаметр (сердцевина/оболочка), мкм 9/125
Длина волны, нм 1310/1550
Тип разъема FC
Тип полировки разъема PC
Нагрузочная способность реле, А 0,1
Напряжение основного питания (переменного), В 195…253 (номинальное 230), 50Гц
Напряжение резервного питания (постоянного), В 20…27
Потребляемая мощность , Вт Не более 2,5
Температура функционирования, °C +5…+40
Относительная влажность Не более 90 %
Степень защиты оболочки IP30
Габаритные размеры (ШхГхВ), мм 220?340?44
Высота в юнитах 1U
Масса (нетто), кг 1,5
Дополнительное оборудование
(332301) FB-8143, Оптический преобразователь приемник (ведомый)
Тип оптического разъема FC | Длина волны (прием), нм 1 550 |
Тип оптического волокна SM 9/125 (SMF-28 Ultra) | Дальность передачи данных, км 20 |
Длина волны (передача), нм 1 310 | Масса, не более, кг 1.5 |
