Назначение изделия

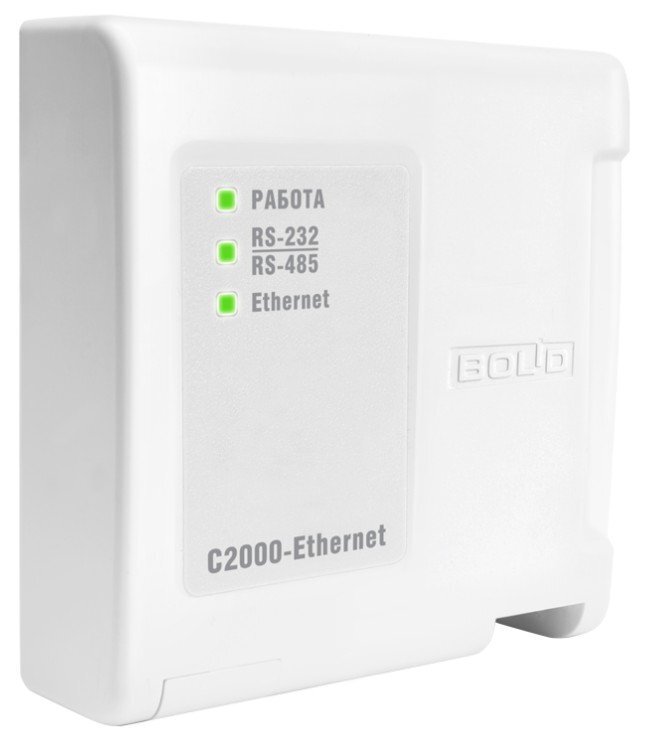

Преобразователь интерфейсов RS-485/RS-232 в Ethernet «C2000-Ethernet» предназначен для трансляции данных интерфейса RS-485/RS-232 в Ethernet и обратно. Предназначен для использования как в составе системы «Орион», «Орион Про», так и других систем.
Особенности
- организация передачи по локальной сети на участке ИСО "Орион":
между ПК (АРМ "Орион Про", АРМ "Орион", UPROG и др. ПО) и приборами;
между ПК (АРМ "Орион Про", АРМ "Орион", UPROG и др. ПО) и пультом ("С2000M", "С2000");
между пультом ("С2000M","С2000") и приборами;
- организация передачи по локальной сети данных RS-485/RS-232 сторонних систем возможна, если параметры работы интерфейса RS-485/RS-232 сторонней системы удовлетворяют настройкам RS-485/RS-232 "С2000-Ethernet";
- возможна работа с преобразователями других производителей, осуществляющих ретрансляцию в UDP протоколе.
Видеоматериалы
Напряжение питания, B: | - 8 бит данных/1 стоповый бит или 8 бит данных/2 стоповых бита |
- от внешнего источника питания 11…28.4 | - максимальная длина пакета, байт 264 |
Ток потребления в дежурном режиме, мА, не более : | Параметры работы по Ethernet-каналу: |
- при напряжении питания 12 В, мА, не более 90 | - скорость передачи, Мбит/с 10 |
- при напряжении питания 24 В, не более 50 | - используемые протоколы UDP; ICMP (ping); ARP |
Параметры работы интерфейсов RS-485/RS-232 (полудуплекс) : | - максимальное количество устройств по Ethernet-каналу от одного "C2000-Ethernet" 10 |
- скорость передачи, бит/сек 1200; 2400; 9600; 19200; 38400; 57600; 115200 | Степень защиты IP20 |
- количество стартовых/стоповых бит 1 | Диапазон рабочих температур, °С -30…+50 |
- контроль чётности нет | Габаритные размеры мм 102х107х39 |
Масса прибора, кг 0.2 |
