Назначение изделия

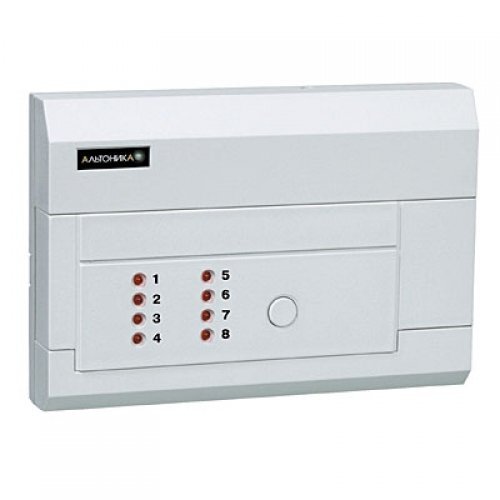

Объектовый охранный прибор на 8 шлейфов со встроенным передатчиком Альтоника RS-202ТX8 входит в состав аппаратуры радиоканальной охранной сигнализации LONTA-202 и предназначен для формирования и передачи по радиоканалу сигналов (извещений) о проникновении, пожаре и других экстренных ситуациях с целью централизованной охраны стационарных объектов. Извещения о событиях на объекте принимаются базовой станцией RS-202BS и отображаются на пульте централизованного наблюдения RS-202PN и компьютере с программным обеспечением охранного мониторинга. На самом объекте при тревоге включается звуковая и световая сигнализация.
Особенности
Данный прибор может выполнять функции охранного концентратора для создания на объекте нескольких разделов охраны. Для этого к прибору по проводной шине может подключаться охранный расширитель RS-202х8, который образует отдельный раздел в дополнение к основному разделу самого прибора. Расширители представляют собой полноценные охранные или тревожные приборы, но не имеют собственного передатчика и отправляют радиосигналы посредством передатчика головного прибора. Структура объекта «несколько разделов охраны – один передатчик» позволяет снизить стоимость аппаратуры на один раздел, использовать одну антенну на все независимо охраняемые помещения и уменьшить загрузку эфира.
Параметры радиоканала: | Параметры выхода "Лампа" 12 В/100 мА |
- рабочая частота, МГц 433.92 | Параметры выхода "Сирена" 12В/300мА |
- дальность (в прямой видимости), км 10…30 | Параметры релейных выходов: |
- излучаемая мощность, мВт 10 | - кол-во релейных выходов 1 |
Параметры шлейфов сигнализации: | - коммутируемое напряжение, В 72 |
- количество шлейфов 8 | - коммутируемый ток, мА 500 |
- напряжение в дежурном режиме, В 12 | Напряжение питания, B: |
- величина оконечного резистора, кОм 5.6 | - от внешнего источника питания 10…15 |
Внешние интерфейсы для обмена, программирования и управления: | Ток потребления, мА: |
- TouchMemory 1 | - в дежурном режиме 100 |
- RS-485 1 | Диапазон рабочих температур, °С -20…+50 |
Габаритные размеры мм 160х110х32 |
