Назначение изделия

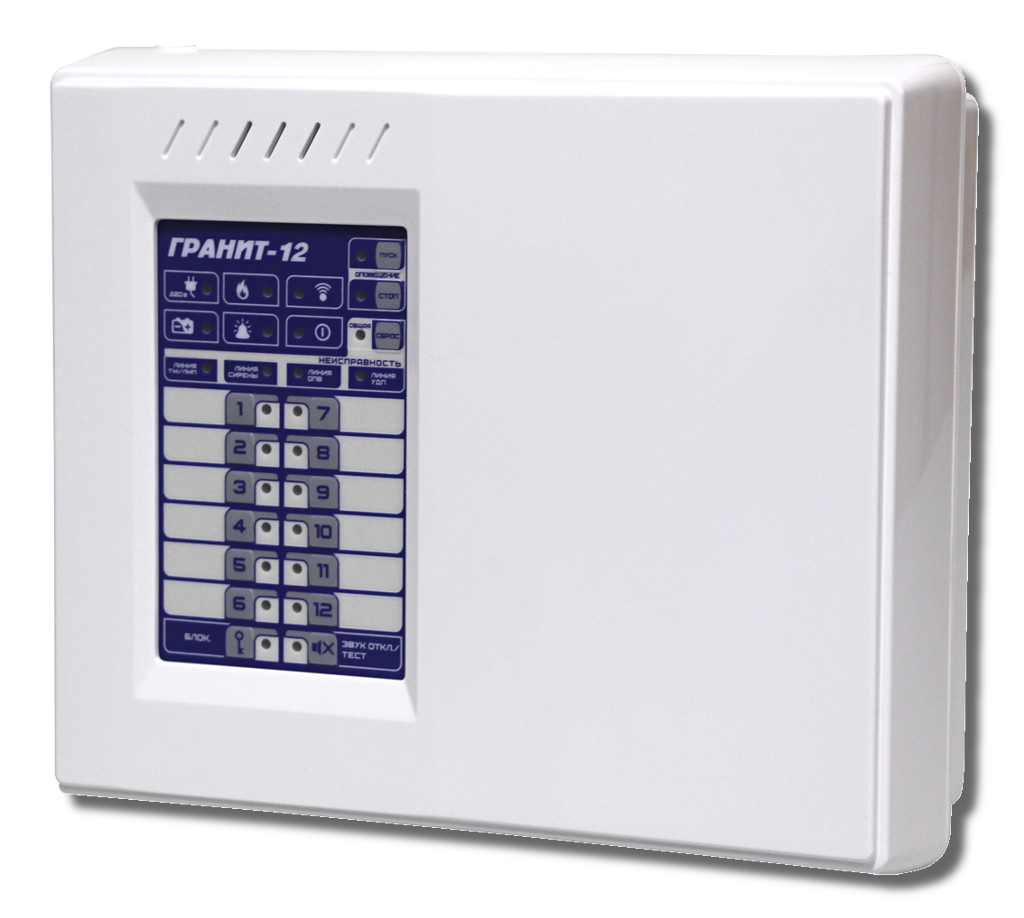

Приборы приемно-контрольные и управления охранно-пожарные Гранит предназначены для охраны различных объектов, оборудованных электроконтактными и токопотребляющими охранными и пожарными извещателями.
Особенности
- 7 встроенных тактик применения (задаются перемычками на плате). Гибкая настройка через программное обеспечение — конфигуратор ARS-prog. Подключение к компьютеру через разъем microUSB;
- прибор работает автономно (без подключения к пульту централизованного наблюдения) либо передает на пульт извещения размыканием «сухих» контактов реле ПЦН;
- способы постановки на охрану и снятия с охраны: электронными ключами Touch Memory, кнопками на панели индикации и управления прибора;
- два входа для подключения считывателей ТМ;
- способы управления оповещением при пожаре: вручную с панели индикации и управления прибора, дистанционно с помощью устройства дистанционного пуска, автоматически;
- три выхода оповещения «открытый коллектор»;
- автоматический контроль линий оповещения и управления на обрыв или короткое замыкание;
- дополнительный неотключаемый выход для питания извещателей;
- для охранных шлейфов предусмотрены функции «Тихая тревога» и «Автовозврат»;
- функция «Автовозврат»: если через 3 минуты после нарушения шлейфа признаки проникновения отсутствуют, шлейф возвращается в режим охраны. При этом линия ПЦН восстанавливается, встроенные и внешние оповещатели остаются в режиме тревоги. При повторных нарушениях ШС формируется укороченный (10 с) звуковой сигнал и линия ПЦН размыкается;
- парольная защита органов управления прибора от несанкционированного доступа;
- возможность обновления прошивки прибора;
- возможность подключить внешний резервированный источник питания;
- при полном отключении электропитания (220 В, аккумулятор) прибор запоминает своё состояние;
- заземление корпуса не требуется.
Количество ШС
12
- релейного выхода
100В/150мА (ПЦН1.2.4); 250В/3А (ПЦН4)
Количество разделов
12
Напряжение питания, B:
Способ управления режимами работы
кнопки на выносной панели; ключ ТМ
- от сети переменного тока
187…242
Внешние интерфейсы для обмена, программирования и управления
microUSB
- от внешнего источника питания
12
Длительность звучания выносного звукового оповещателя, мин
3
- от дополнительного источника
12
Напряжение на клеммах для подключения ШС, В:
Ток потребления, мА:
- в дежурном режиме
19…20
- при питании от внешнего источника питания
-
- при разомкнутом состоянии ШС
-
- при питании от дополнительного источника питания
-
Ток ШС в дежурном режиме, мА
1.5
- при питании от встроенного аккумулятора, мА
100
Номинальное сопротивление выносного резистора, кОм
7.5
Потребляемая мощность:
Максимальное суммарное сопротивление проводов линии ШС, Ом, не более
470 (ШСО)/220 (ШСП)
- от сети переменного тока
15ВА
Параметры информационных выходов:
Кол-во устанавливаемых аккумуляторов
1
- кол-во выходов типа "Открытый коллектор"
3
Емкость аккумулятора, А·ч
4.5/7
- кол-во выходов типа "Сухой контакт"
4
Материал корпуса
Пластик
Максимально допустимые токи и напряжения:
Степень защиты
IP20
- на выходе "звуковой оповещатель"
12В/1А
Диапазон рабочих температур, °С
-30…+50
- на выходе "световой оповещатель"
12В/200мА
Габаритные размеры, мм
250х210х80
- выход для питания извещателей
12В/400мА
