Назначение изделия

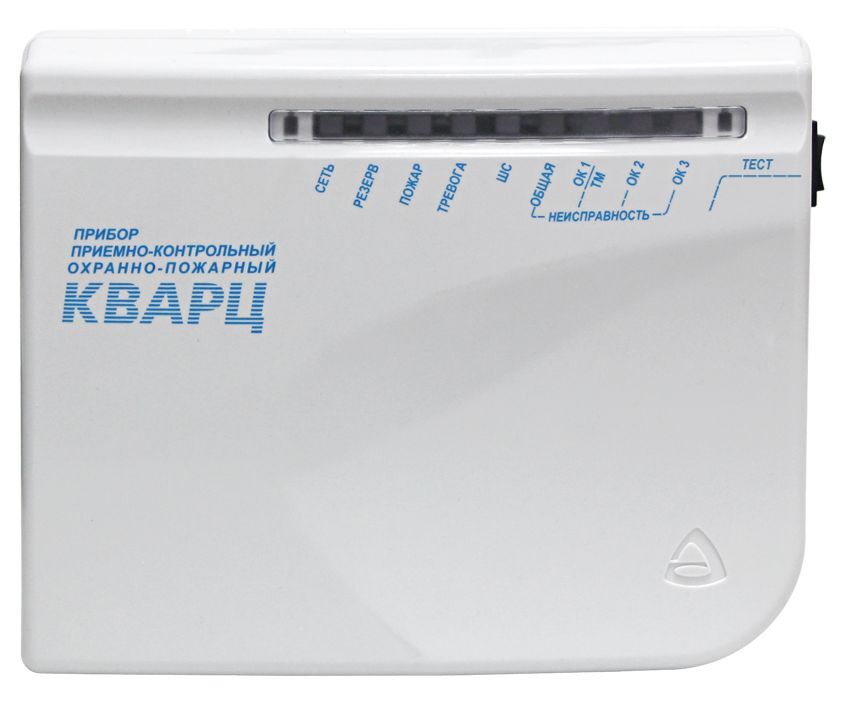

Одношлейфный прибор Кварц используется для обеспечения на малых и средних объектах автономной и централизованной охранной или пожарной сигнализации.
Особенности
Прибор ставится на охрану и снимается с охраны с помощью электронных ключей Тouch Мemory или переключателя. Режим работы прибора выбирается установкой перемычек на плате. Для продления срока службы аккумулятора есть электронная защита от глубокого разряда аккумулятора.
Количество ШС 1 | - на выходе "световой оповещатель" 12В/150мА |
Количество разделов 1 | - выход для питания извещателей 12В/100 (200) мА |
Способ управления режимами работы ключ ТМ | - релейного выхода 72В/50мА; 30В/3А |
Длительность звучания выносного звукового оповещателя, мин 3 | Напряжение питания, B: |
Напряжение на клеммах для подключения ШС, В: | - от сети переменного тока 195…253 |
- в дежурном режиме 18 | - от дополнительного источника 12 |
Ток ШС в дежурном режиме, мА 1.5 | Ток потребления, мА: |
Номинальное сопротивление выносного резистора, кОм 3.9 | - при питании от встроенного аккумулятора, мА 70 |
Максимальное суммарное сопротивление проводов линии ШС, Ом, не более 470 (ШСО)/220 (ШСП) | Потребляемая мощность: |
Параметры информационных выходов: | - от сети переменного тока 8ВА |
- кол-во выходов типа "Открытый коллектор" 3 | Кол-во устанавливаемых аккумуляторов 1 |
- кол-во выходов типа "Сухой контакт" 3 | Емкость аккумулятора, А·ч 1.2 |
Максимально допустимые токи и напряжения: | Материал корпуса Пластик |
- на выходе "звуковой оповещатель" 12В/500мА | Диапазон рабочих температур, °С -30…+55 |
Габаритные размеры мм 192х151х60 |
