Назначение изделия

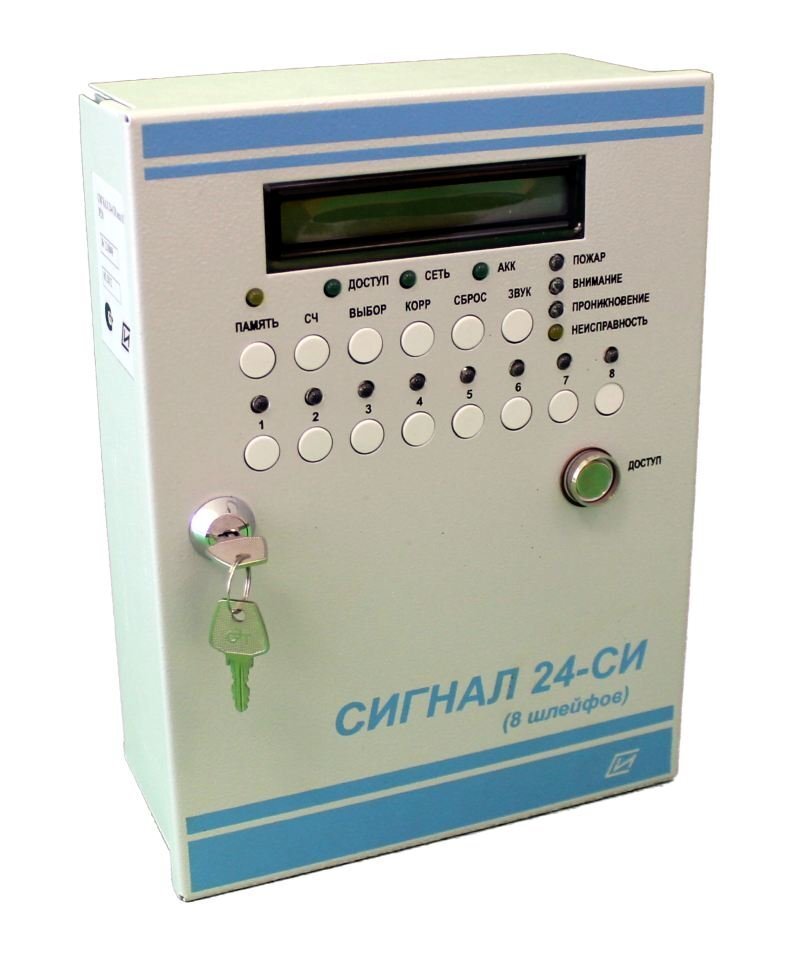

Приемно-контрольный прибор ППКОП «Сигнал 24-СИ» исп.03 (8 ШС), предназначен для организации систем пожарной и охранной сигнализации на объектах различного назначения. Обеспечивает прием и отображение извещений из каждого ШС от пожарных или охранных извещателей, непосредственное включение внешних светового и звукового оповещателей с контролем исправного состояния линий подключения, трансляцию на любой ПЦН извещений «Пожар», «Неисправность», «Охрана-проникновение», а также включение цепей систем пожаротушения и дымоудаления.
Особенности
Прибор соответствует требованиям ГОСТ 53325 и другим нормативным документам по пожарной безопасности.
Количество ШС 8 | - выход для питания извещателей - |
Количество разделов - | - релейного выхода 30В/1А |
Способ управления режимами работы кнопки на лицевой панели | Напряжение питания, B: |
Внешние интерфейсы для обмена, программирования и управления RS-485 | - от сети переменного тока 187…242 |
Длительность звучания выносного звукового оповещателя, мин - | - от внешнего источника питания 10.8…30 |
Напряжение на клеммах для подключения ШС, В: | - от дополнительного источника 12 |
- в дежурном режиме 15…22 | Ток потребления, мА: |
- при разомкнутом состоянии ШС - | - при питании от внешнего источника питания - |
Ток ШС в дежурном режиме, мА 3 | - при питании от дополнительного источника питания - |
Номинальное сопротивление выносного резистора, кОм - | - при питании от встроенного аккумулятора, мА - |
Максимальное суммарное сопротивление проводов линии ШС, Ом, не более 220 | Потребляемая мощность: |
Параметры информационных выходов: | - от сети переменного тока 10ВА |
- кол-во выходов типа "Открытый коллектор" - | Кол-во устанавливаемых аккумуляторов 1 |
- кол-во выходов типа "Сухой контакт" 6 | Емкость аккумулятора, А·ч 4.5 |
Максимально допустимые токи и напряжения: | Материал корпуса Металл |
- на выходе "звуковой оповещатель" 15В/300мА | Степень защиты IP20 |
- на выходе "световой оповещатель" 15В/300мА | Диапазон рабочих температур, °С -10…+55 |
Габаритные размеры мм 290х210х120 |
