Назначение изделия
Приемно-контрольный прибор ППКОП «Сигнал 2/4-СИ» исп.02 (2 ШС) предназначен для организации систем пожарной или охранной сигнализации на различных объектах и обеспечивает прием и отображение извещений от пожарных и охранных извещателей, как активных (токопотребляющих), так и пассивных, с размыкающимися или замыкающимися контактами в цепи шлейфа сигнализации, а также коммутацию цепей внешних оповещателей и включение установок пожаротушения и дымоудаления.
Особенности

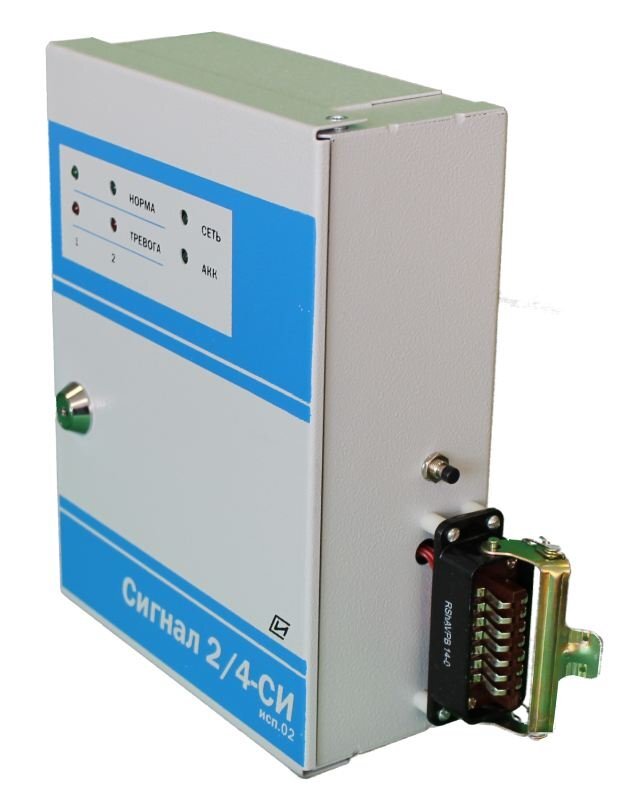

Приемно-контрольный охранно-пожарный двухшлейфный прибор ППКОП «Сигнал 2/4-СИ» исп.02 «Метро» представляет собой доработанный прибор ППКОП «Сигнал 2/4-СИ» исп.02 (2 ШС) и предназначен для приема и отображения извещений «Норма», «Внимание», «Проникновение» поступающих от извещателей по шлейфам сигнализации. Работа прибора осуществляется по алгоритму, предоставленным заказчиком.
Количество ШС 2 | - выход для питания извещателей 12В/150мА |
Количество разделов 2 | - релейного выхода 250В/130мА |
Способ управления режимами работы внешний выключатель | Напряжение питания, B: |
Внешние интерфейсы для обмена, программирования и управления RS-485 | - от сети переменного тока 187…242 |
Длительность звучания выносного звукового оповещателя, мин - | - от внешнего источника питания - |
Напряжение на клеммах для подключения ШС, В: | - от дополнительного источника 12 |
- в дежурном режиме 20…24 | Ток потребления, мА: |
- при разомкнутом состоянии ШС - | - при питании от внешнего источника питания 200 |
Ток ШС в дежурном режиме, мА 3 | - при питании от дополнительного источника питания - |
Номинальное сопротивление выносного резистора, кОм 3.3 | - при питании от встроенного аккумулятора, мА - |
Максимальное суммарное сопротивление проводов линии ШС, Ом, не более 200 | Потребляемая мощность: |
Параметры информационных выходов: | - от сети переменного тока - |
- кол-во выходов типа "Открытый коллектор" - | Кол-во устанавливаемых аккумуляторов 1 |
- кол-во выходов типа "Сухой контакт" 6 | Емкость аккумулятора, А·ч 7 |
Максимально допустимые токи и напряжения: | Материал корпуса Металл |
- на выходе "звуковой оповещатель" 250В/4А | Степень защиты - |
- на выходе "световой оповещатель" 250В/4А | Диапазон рабочих температур, °С -10…+40 |
Габаритные размеры мм 240х180х85 |
