Назначение изделия
Система удаленного мониторинга и управления предназначена для распределенного управления, мониторинга, сбора и хранения информации о состоянии системы охранно-пожарной сигнализации на базе приборов ВЭРС-ПК
Состав системы ВЭРС-LAN:

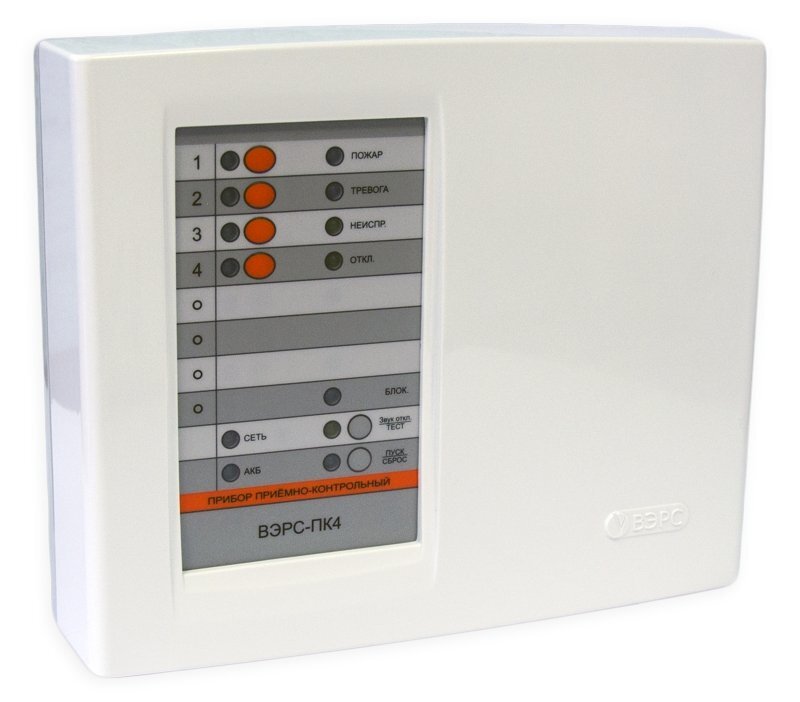

- приборы приемно-контрольные охранно-пожарные ВЭРС-ПК2/4/8/16/24 версия 3.2;
- модуль связи ВЭРС-ТРИОЛАН - плата преобразователя интерфейсов RS-485 в Ethernet/WiFi/GSM/GPRS, устанавливаемая в приемно-контрольные приборы ВЭРС-ПК, обеспечивающая подключение одного приемно-контрольного прибора в систему.
- ПО ВЭРС-LAN. Программное обеспечение для персонального компьютера, организующее автоматизированные рабочие места для наблюдения и взаимодействия с системой. ПО ВЭРС-LAN позволяет организовать два типа АРМ:
- АРМ Администратора. Для местной или удаленной настройки приборов, их алгоритмов работы, объявлений в системе;
- АРМ Оператора. Для удаленного наблюдения и управления приемно-контрольными приборами.
- ВЭРС-LAN Mobile. Приложение позволяет дистанционно со смартфона наблюдать за текущим состоянием приборов, просматривать архив событий, управлять состоянием.
Особенности
- приема и передачи текстовых и/или голосовых сообщений между прибором и пользователями по каналам связи мобильных операторов;
- обмена данными по каналам передачи данных GPRS между приборами и мобильным приложением ВЭРС-LAN Mobile, установленным на смартфоны ОС Android;
- прием и передача конфигурации между приборами и мобильным приложением, установленным на смартфоны ОС Android по каналу ближней беспроводной связи Bluetooth;
- обмена данными по каналам Ethernet и WiFi между приборами и мобильным приложением ВЭРС-LAN Mobile, установленным на смартфоны ОС Android;
- обмена данными по каналам Ethernet и Wi-Fi между приборами и ПО ВЭРС-LAN, установленным на персональные компьютеры;
- приема и передачи конфигурации по каналам Ethernet и Wi-Fi между приборами и приложением ВЭРС-LAN, установленным на персональные компьютеры.
Количество ШС 4 | Максимально допустимые токи и напряжения: |
Количество разделов 2 | - на выходе "звуковой оповещатель" 12 В/500 мА (дежурный; макс. ? 1 А) |
Способ управления режимами работы кнопки на лицевой панели; ключ ТМ; ПО ВЭРС-LAN; приложение ВЭРС-LAN Mobile | - на выходе "световой оповещатель" 12 В/500 мА (дежурный; макс. ? 1 А) |
Внешние интерфейсы для обмена, программирования и управления: | - на выходе "сирена" 12 В/500 мА (дежурный; макс. ? 1 А) |
- Ethernet Обмен данными с ПО ВЭРС-LAN и приложением ВЭРС-LAN Mobile | - выход для питания извещателей 12В/1А |
- Wi-Fi Обмен данными с ПО ВЭРС-LAN и приложением ВЭРС-LAN Mobile | - релейного выхода 24В/2А |
- GPRS Обмен данными с ПО ВЭРС-LAN и приложением ВЭРС-LAN Mobile | Напряжение питания, B: |
- GSM Приемо-передачи SMS и/или голосовых сообщений (24 SMS/24 голос) | - от сети переменного тока 220 |
- USB Конфигурирование с ПО ВЭРС-LAN и приложения ВЭРС-LAN Mobile | - от дополнительного источника 12 |
- Bluetooth Конфигурирование с ПО ВЭРС-LAN и приложения ВЭРС-LAN Mobile | Ток потребления, мА: |
Длительность звучания выносного звукового оповещателя, мин 5 | - при питании от дополнительного источника питания 160 |
Напряжение на клеммах для подключения ШС, В: | - при питании от встроенного аккумулятора, мА 160 |
- в дежурном режиме 17 | Потребляемая мощность: |
- при разомкнутом состоянии ШС 22 | - от сети переменного тока 12 ВА |
Ток ШС в дежурном режиме, мА 2.85 | Кол-во устанавливаемых аккумуляторов 1 |
Номинальное сопротивление выносного резистора, кОм 7.5 | Емкость аккумулятора, А·ч 4.5 |
Максимальное суммарное сопротивление проводов линии ШС, Ом, не более 220 | Материал корпуса Пластик |
Параметры информационных выходов: | Степень защиты IP20 |
- кол-во выходов типа "Открытый коллектор" 3 | Диапазон рабочих температур, °С -30…+50 |
- кол-во выходов типа "Сухой контакт" 3 | Габаритные размеры мм 240х200х84 |
