Назначение изделия

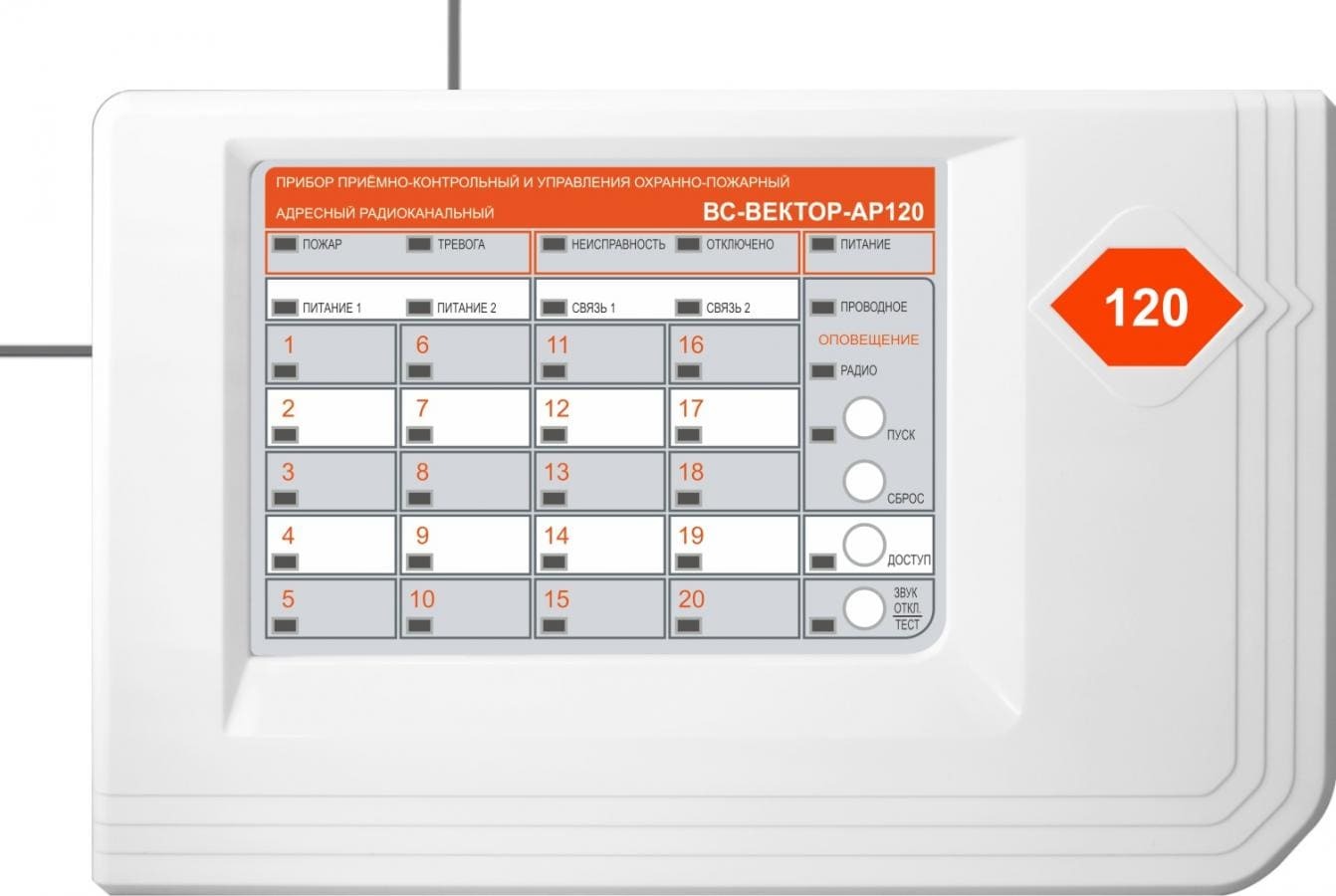

Прибор «ВС-ВЕКТОР-АР120 КП» предназначен для обеспечения защиты охраняемого объекта от пожара и несанкционированного проникновения. Прибор работает как автономно, так и совместно с пультовой системой, системой передачи извещений ВЕТТА-2020. Прибор «ВС-ВЕКТОР-АР120 КП» входит в семейство радиоканальных приемно-контрольных приборов ВС-ВЕКТОР-АР.
Особенности
• Прибор работает с 64 радиоканальными извещателями и оповещателями, радиоканальными тревожными и сигнальными кнопками (радиоканальные устройства). Общее количество радиоканальных оповещателей, подключаемых к прибору – до 24.
• Прибор имеет 20 адресных зон охраны, каждой зоне соответствует индикатор ее состояния. За каждой зоной могут быть закреплены один или более радиоканальных извещателей. Возможно закрепление за одной зоной охранных и пожарных извещателей, что дает возможность комплексной охраны зон. Прибор имеет одну зону беспроводного оповещения, за которой закрепляются все радиоканальные оповещатели.
• Взаимодействие прибора с радиоканальными устройствами обеспечивается с помощью обмена данными по радиоканалу на частоте 433 МГц.
• В приборе реализована двухсторонняя связь с радиоканальными устройствами по двум независимым каналам приема-передачи. Высокая помехозащищенность радиоканала достигнута возможностью выбора рабочих частот прибора из 16 частотных литер. Передача данных выполняется с помощью зашифрованных сообщений.
• Мощность радиосигнала не превышает 10 мВт, не требуется разрешение и регистрация.
• Дальность передачи данных по радиоканалу между прибором и радиоканальными устройствами — до 600 метров на открытой местности.
• Возможность подключения к прибору проводного светового и звукового оповещателя. Световой оповещатель индицирует постановку прибора на охрану.
• Наличие интерфейса RS-485 для работы с пультовой системой ВЕТТА – 2020 или подключения устройства регистрации событий.
• Управление прибором выполняется радиобрелками, радиоканальными кодонаборными панелями и ключами ТМ. Брелки и ключи могут управлять одной или несколькими зонами — разделами. Возможно управление с пульта системы ВЕТТА-2020.
• Прибор ведет электронный журнал событий. При автономной работе прибора журнал доступен с помощью компьютерной программы и устройства регистрации событий (УРС), а при работе в составе системы ВЕТТА-2020 — с помощью средств пульта.
• У прибора простой и удобный интерфейс для пользователя, настройка прибора не вызывает затруднений. Для настройки приборов «ВС-ВЕКТОР-АР120 КП», выпускаемых с 2025 года, может использоваться программа-конфигуратор.
Дополнительное оборудование
Ретранслятор
(273473) ВС-РТР ВЕКТОР, ретранслятор радиоканальный
Извещатель пожарный дымовой оптико-электронный радиоканальный
(231512) ДИП-220Р ВЕКТОР (ИП212-220Р), Извещатель пожарный дымовой оптико-электронный точечный адресно-аналоговый радиоканальный
(273642) ДИП-230Р ВЕКТОР (ИП212-230Р), извещатель пожарный дымовой оптико-электронный точечный радиоканальный
Извещатель пожарный тепловой максимально-дифференциальный радиоканальный
(265215) ИП101-17Р-A1R ВЕКТОР, извещатель пожарный тепловой максимально-дифференциальный адресно-аналоговый радиоканальный
(265216) ИП101-17Р-A3R ВЕКТОР, извещатель пожарный тепловой максимально-дифференциальный адресно-аналоговый радиоканальный
Извещатель пожарный ручной радиоканальный
(256537) ВС-ИПР-031 ВЕКТОР, извещатель пожарный ручной радиоканальный
Устройство дистанционного пуска
(278089) ВС-УДП ВЕКТОР, устройство дистанционного пуска адресное радиоканальное
Радиопередающее устройство (РПД)
(231531) ВС-ПИ ВЕКТОР, расширитель адресный
Оповещатель светозвуковой радиоканальный
(246790) ВОСХОД-Р-024, оповещатель охранно-пожарный комбинированный свето-звуковой радиоканальный
Табло
(231528) ВОСХОД-Р "Выход", оповещатель охранно-пожарный световой радиоканальный
(239123) ВОСХОД-Р 12В "Выход", оповещатель охранно-пожарный световой радиоканальный
(262930) ВОСХОД-Р-01 "Пожар", оповещатель охранно-пожарный световой радиоканальный
(280249) ВОСХОД-Р-02 "Стрелка вправо", оповещатель охранно-пожарный световой радиоканальный
(284667) ВОСХОД-Р-03 "Стрелка влево", оповещатель охранно-пожарный световой радиоканальный
Табло со встроенной сиреной
(239082) ВОСХОД-РС1 "Выход", оповещатель охранно-пожарный световой радиоканальный
(239124) ВОСХОД-РС1 12В "Выход", оповещатель охранно-пожарный световой радиоканальный
(290260) ВОСХОД-РС1-01 "Пожар", оповещатель охранно-пожарный комбинированный свето-звуковой радиоканальный
(238921) ВОСХОД-РС1-02 "Стрелка вправо", оповещатель охранно-пожарный комбинированный свето-звуковой радиоканальный
(238922) ВОСХОД-РС1-03 "Стрелка влево", оповещатель охранно-пожарный комбинированный свето-звуковой радиоканальный
Оповещатель речевой радиоканальный
(244348) ТОН-Р-028, система беспроводная речевого оповещения с автономным питанием
Клавиатура радиоканальная
(263514) Портал-Р, панель кодонаборная радиоканальная
Радиобрелок
(231532) Б4-Р (Б-4 Р) ВЕКТОР, Брелок управления радиоканальный с функцией тревожной кнопки
Радиокнопка
(263515) ВС-РК ВЕКТОР, кнопка управления радиоканальная
Извещатель охранный точечный магнитоконтактный радиоканальный
(231530) ВС-СМК ВЕКТОР, Извещатель охранный магнито-контактный адресный радиоканальный
Извещатель тревожной сигнализации радиоканальный
(263516) ВС-ТК ВЕКТОР, кнопка тревожная носимая
(263517) ВС-ТКС ВЕКТОР, кнопка тревожная стационарная
Извещатель охранный оптико-электронный радиоканальный
(246789) ВС-ИК-021 ВЕКТОР, извещатель охранный объемный оптико-электронный радиоканальный
(256536) ВС-ИК-022 ВЕКТОР, извещатель охранный поверхностный оптико-электронный радиоканальный
(315209) ОПТИМИСТ-Р, извещатель охранный оптико-электронный инфракрасный пассивный адресный радиоканальный
Извещатель охранный поверхностный звуковой радиоканальный
(276262) Сонар-Р, извещатель охранный поверхностный звуковой адресный радиоканальный
Извещатель утечки воды радиоканальный
(315207) ВС-ДА-Р, извещатель технологический контроля протечки воды радиоканальный
Извещатель тревожной сигнализации радиоканальный
(273643) ВС-CК ВЕКТОР, сигнальная кнопка адресная радиоканальная носимая
(273644) ВС-CКС ВЕКТОР, сигнальная кнопка адресная радиоканальная стационарная
Преобразователь интерфейсов
(282510) ВС-USB-RS485-116, адаптер для считывания журнала событий прибора ВС-ПК ВЕКТОР-116 в ПК
Блок индикации
(281529) ВС-УРС ВЕКТОР, устройство регистрации событий
Видеоматериалы
Количество адресных зон охраны 20 | - коммутируемое напряжение, В 250 |
Кол-во регистрируемых радиоканальных уст-в 64 | - коммутируемый ток, А 3 |
Количество радиоканальных оповещателей 24 | Напряжение питания, B: |
Общее количество радиоканальных брелков, паролей кодонаборных панелей и электронных ключей 128 | - от внешнего источника питания 10.5…15 |
Интерфейс для расширения системы RS-485 - 2 шт. | Ток потребления, мА: |
Дальность радиосвязи, м до 600 | - не более 100 |
Параметры релейных выходов: | Степень защиты IP40 |
- кол-во релейных выходов 4 | Диапазон рабочих температур, °С -30…+55 |
Габаритные размеры мм 255х165х40 |
