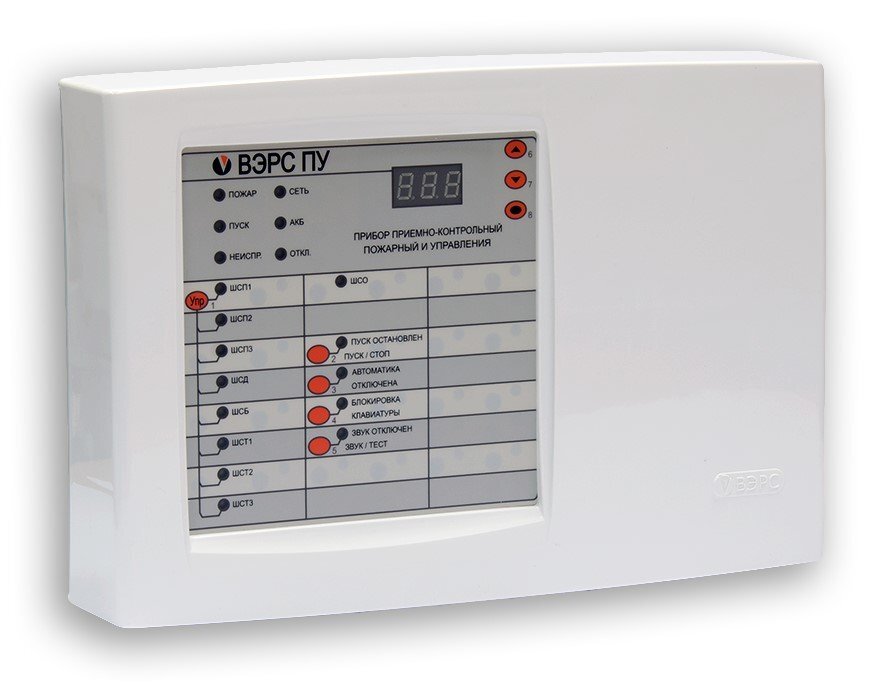

Назначение изделия
Прибор предназначен для организации на объектах пожарной охраны, пожаротушения, систем оповещения о пожаре и управления технологическим оборудованием.
Прибор обеспечивает:
- Контроль состояния шлейфов сигнализации с подключенными к ним извещателями;
- Выдачу с помощью реле извещений НЕИСПРАВНОСТЬ, ПУСК и ПОЖАР/ОХРАНА;
- Управление световыми табло «УХОДИ», «НЕ ВХОДИ», «АВТОМАТИКА ОТКЛЮЧЕНА», «ВЫХОД», а также световым и звуковым оповещателями;
- Управление пуском устройств пожаротушения в режимах:
- Автоматическом (при срабатывании извещателей);
- Ручном (с помощью шлейфа дистанционного пуска, с панели прибора кнопкой «ПУСК»/«СБРОС»).
Особенности
- Встроенный 3-х разрядный, 8-ми сегментный, светодиодный индикатор обратного отсчета пуска пожаротушения;
- Одна зона пожаротушения;
- Управление установками порошкового, аэрозольного, газового пожаротушения и установками тушения тонкораспыленной водой;
- Организация до 64-х контролируемых направлений пуска при использовании расширителей ВЭРС-РНП-01;
- Встроенный сетевой источник питания с резервным аккумулятором 7 А*ч;
- Исключение случайного пуска средств пожаротушения;
- Контроль состояния: х Трех шлейфов пожарной сигнализации; х Шлейфа охранной сигнализации; х Шлейфа блокировки пуска; х Шлейфа дистанционного пуска; х Трех шлейфов контроля технологического оборудования;
- Автоматический контроль цепи пуска на обрыв и короткое замыкание;
- Автоматический контроль внешних цепей оповещения на обрыв и короткое замыкание;
- Автоматический контроль внешней линии управления силовым оборудованием на обрыв и короткое замыкание (Выход УКСЛ - устройство контроля состояния линии);
- Защита органов управления от несанкционированного доступа;
- Встроенный контроллер интерфейса RS-485 №1 для связи с внешним блоком индикации и управления, модулем ВЭРС-БРУ (4,8,16,24) версия 3.1.;
- Встроенный контроллер интерфейса RS-485 № 2 для связи с пожарным пультом управления ВЭРС-ППУ;
- Возможность работы в составе системы удаленного мониторинга и управления при установке платы сетевого преобразователя ВЭРС-LAN;
- Встроенный регистратор событий, с записью на карту формата MicroSD.
- Исполнение в пластмассовом и металлическом корпусе.
Питание прибора: | - ток контроля исправности цепей, мА 2 |
- от сети переменного тока 220 В | - пусковой ток, А 2.4 |
- от аккумулятора, В 12 | - напряжение, В 24 |
Максимальная мощность, потребляемая прибором от сети переменного тока, ВА, не более 42 | - задержка импульсов запуска, сек 30…120 |
Емкость аккумулятора, А·ч 7 | Количество выходов для управления оповещателями 6 |
Количество аккумуляторов, шт 1 | Количество реле ПЦН в приборе 3 |
Количество линий интерфейса RS-485 2 | Параметры релейных выходов: |
Параметры шлейфов сигнализации: | - кол-во релейных выходов 4 |
- количество шлейфов 9 | - коммутируемое напряжение, В 24 |
- напряжение в дежурном режиме, В 15.5…20.5 | - коммутируемый ток, А 3 |
- суммарный ток потребления извещателей, мА 3 | Дополнительное реле 1 |
Кол-во ключей ТМ для управления 25 | Параметры реле 220 В/7 А |
Количество направлений пожаротушения 1 | Степень защиты IP21 |
Пусковой импульс: | Диапазон рабочих температур, °С -30…+50 |
Габаритные размеры мм 240х200х83.5 |
