Назначение изделия

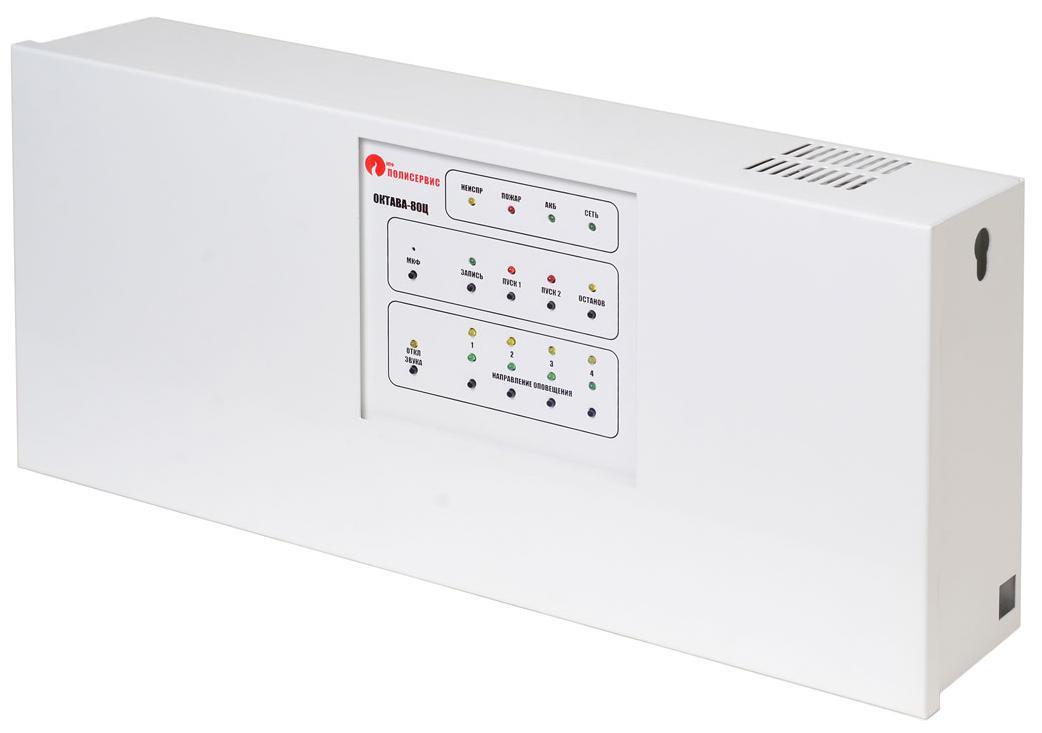

Предназначен для воспроизведения и трансляции речевых сообщений, управления световыми и звуковыми оповещателями. Используется в составе автоматической пожарной сигнализации или в качестве автономной системы оповещения. Является центральным блоком комплекса речевого оповещения Октава-80.
Особенности
• Запись и воспроизведение речевых оповещений с помощью встроенного цифрового устройства;
• Контроль исправности линий связи с индикацией неисправности;
• Блокировка органов управления;
• Резервирование питания (2 АКБ 12В 7А/ч (не входят в комплект поставки).
ВНИМАНИЕ!
При выборе оповещателей других производителей необходимо убедиться, что они предназначены для работы c напряжением линии оповещения на 30 или 100 В, а также в том, что оповещатель содержит разделительный неполярный конденсатор (см. Руководство по эксплуатации Приложение Б).
Дополнительная информция
Прибор обеспечивает трансляцию записанных речевых сообщений в заданные зоны, включение световых и звуковых оповещателей по командам оператора или внешних устройств, прямую трансляцию речевых сообщений от встроенного или внешнего микрофона. Осуществляет непрерывный контроль исправности линий связи речевого оповещения и индикацию неисправности. При пропадании сетевого напряжения автоматически переходит на резервное питание. • Трансляция записанных сообщений по командам оператора или внешних устройств • Прямая трансляция сообщений • Два нестираемых предзаписанных сообщения • Запись двух пользовательских речевых сообщений • Управление звуковыми и световыми оповещателями • Работа по сигналам ГО и ЧС (Санкт-Петербурга) • Возможность трансляции звуковых сигналов от внешних источников • Контроль исправности линий связи речевого оповещения • Индикация наличия сетевого напряжения и неисправности линии связи • Шлейф передачи извещения «Неисправность» • Шлейф «Активация» • Автоматический переход на резервное питание при пропадании основного • Блокировка органов управления от несанкционированного доступа • Возможность наращивания мощности с помощью дополнительных усилителей
Дополнительное оборудование
(008064) Аккумулятор 12В/7Ач (нужно 2шт)
(240630) Линейный усилитель для наращивания мощности линии оповещения.
Микрофоны:
(076157) Микрофон внешний ВМ-01.
(075128) Пульт управления Октава ВПУ-4.
Громкоговорители:
Настенный:
(251088) АС-1-30/100 (НП), 1 Вт
(248591) АС-3-30/100 (НП), 3 Вт
(251550) АС-5-30/100 (НП), 5 Вт
Потолочный:
(251552) АС-1-30/100 (ПП), 1 Вт
(206517) АС-3-30/100 (ПП), 3 Вт
(225098) АС-5-30/100 (ПП), 5 Вт
Напряжение питания AC, В 220 | Номинальное выходное напряжение в линии, В 30/100 |
Количество зон вещания 4 | Номин. входное напряжение (микрофон, линейный), мВ 200 |
Напряжение резервного питания, В 24 | Максимальное время записи, сек 30 |
Максимальная выходная мощность, Вт 80 | Диапазон рабочих температур, °С +5…+40 |
Диапазон воспроизводимых частот, Гц 200…12000 | Макс. мощность, потребляемая от сети, не более, Вт 100 |
Коэффициент гармонических искажений (80 Вт),% 10 | Габаритные размеры мм 470х215х92 |
Масса, не более, кг 7 |
