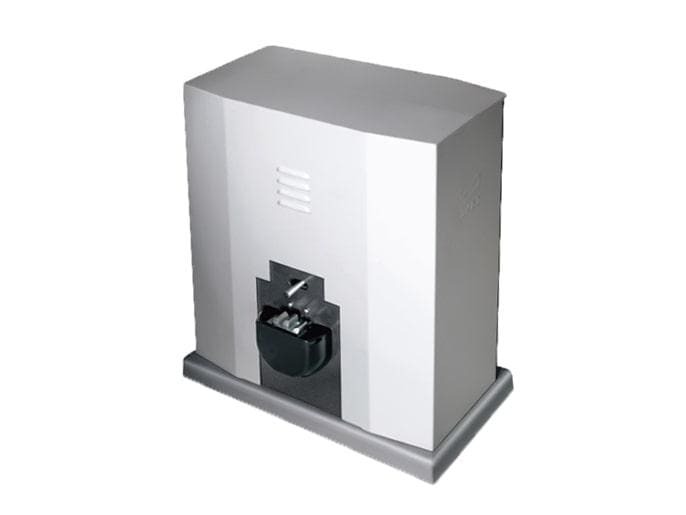

Привод Came BY-3500T для автоматизации откатной створки откатных длиной до 17 м, весом до 3500 кг разработан с учетом уличной эксплуатации под навесом в любое время года: корпус соответствует стандарту защиты от пыли и влаги IP54, рабочие температуры — –20 ?С… +55 ?С. Укомплектован 3-фазным двигателем, механическими концевыми выключателями, платой управления ZT6 (24 В AC) с LED-индикаторами, DIP-переключателями и кнопками программирования, тремя сетевыми предохранителями (на 3 фазы). Зубчатая составная рейка в комплект не входит.
Функциональность:
- Толкающее усилие — 3500 Н.
- Скорость движения створки — до 10.5 м/мин.
- Передаточное число — 1/28.
- Частичное открывание с автозакрыванием.
- Толкающий импульс в момент начального смещения тяжелых ворот.
- Термозащита мотора (на 140 ?C).
- Подключение сигнальных ламп, фотоэлементов, устройств управления (суммарно до 40 Вт).
- Второй радиоканал для работы дополнительных устройств.
- Самотестирование устройств безопасности перед каждой операцией.
- Интенсивность (20 ?С, створка 10 м) — 14 циклов/ч.
- Класс изоляции — I.
Плата управления оснащена клеммной панелью для подключения трансформатора, устройств управления и безопасности, предохранителями, разъемом платы радиоприемника (AF43S или AF43SM), триммерами TCA (настройка задержки автоматического закрывания — 1 ~ 120 с.) и AP.PARZ (настройка времени частичного открывания — 1 ~ 14 с.). Питание — 230/400 В AC (определяется заменой контактов). Максимальная потребляемая мощность — 1 кВт, ток — 2 А. Размер — 480*295*578 мм, вес — 74 кг.
