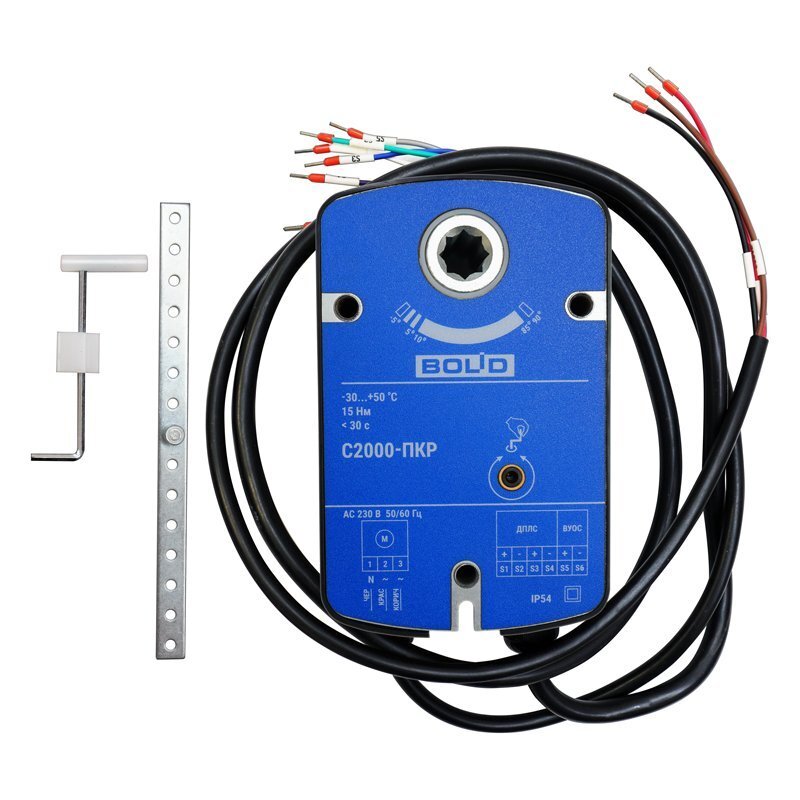

Назначение изделия
Предназначен для установки на противопожарных и дымовых клапанах систем противодымной вентиляции.
Привод принимает команды от «С2000-КДЛ», контролирует своё положение, отправляет в систему информацию о своём состоянии. Подключаемое к модулю выносное устройство индикации позволяет с помощью лазерного тестера «ДИП-Тест» проводить проверку работоспособности и тестирование привода. Адресный модуль «С2000-ПКР» оснащён встроенным изолятором короткого замыкания ДПЛС. Для управления приводом не требуется установки промежуточных блоков, привод получает команды напрямую от С2000-КДЛ.
Особенности
- управление клапаном по командам от «С2000-КДЛ», «С2000-КДЛ-2И исп.01» или «С2000-КДЛ-С»
- контроль положения клапана посредством контроля угла поворота выходного вала
- возможность подключения выносного устройства оптической сигнализации «ВУОС-31»
- контроль напряжения питания
- передача состояний контролируемых параметров и приём команд управления по цифровой двухпроводной линии связи (ДПЛС) от «С2000-КДЛ»
Дополнительное оборудование
(276742) - ВУОС-31, Выносной индикатор
(314459) - ДИП-Тест, Тестер
Количество входов питания 2 | - во время вращения, ВА 12 |
Напряжение питания, B: | - в состоянии покоя, ВА 6 |
- исполнительной части 230 | Номинальный крутящий момент, Н/м 15 |
- приёмо-передающей части 8…12 | Угол поворота выходного вала, град 90 |
Ток потребления, мА: | Время поворота, с 60 |
Потребляемый ток от ДПЛС 1.5 | Передающее звено на вал, мм 12х12 |
- исполнительной части 50 | Индикация положения механический указатель |
- приёмо-передающей части 1.5 | Степень защиты IP54 |
Потребляемая мощность: | Диапазон рабочих температур, °С -30…+55 |
Габаритные размеры мм 170х102х62 |
