Назначение изделия

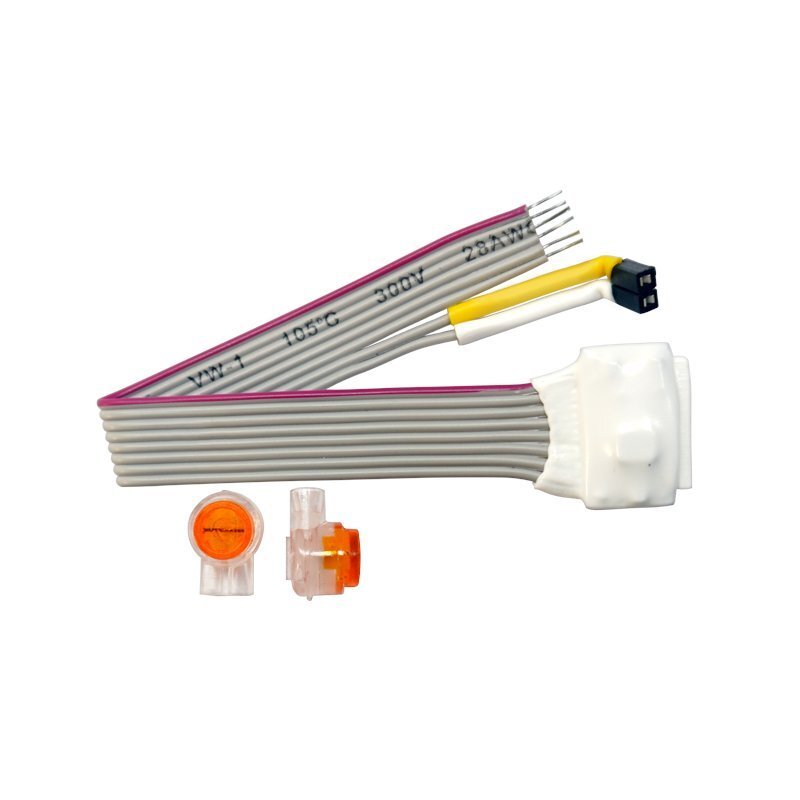

Адресный расширитель «С2000-АР1 исп.04» применяется с контроллером «С2000-КДЛ» в составе интегрированной системы охраны «Орион». Предназначен для подключения неадресных извещателей с выходом типа «сухой контакт» в двухпроводную линию связи «С2000-КДЛ», с возможностью контроля состояния блокировки корпуса извещателя и управления индикацией извещателя.
Электропитание и информационный обмен АР1 осуществляется по ДПЛС контроллера «С2000-КДЛ».
АР1 поддерживает протокол двухпроводной линии связи ДПЛС_v2.xx и позволяет получать значение напряжения ДПЛС в месте своего подключения.
АР1 рассчитан на непрерывную круглосуточную работу.
Особенности
- размещается внутри охранного или пожарного четырехпроводного извещателя;
- питание от двухпроводной линии связи;
- контроль контактов сигнального реле («Охрана»), датчика вскрытия корпуса («Блокировка») и управление индикацией четырехпроводных извещателей;
- нормально-замкнутые контакты шлейфов «Охрана» и «Блокировка»;
- адрес расширителя сохраняется в энергонезависимой памяти;
- измерение значения напряжения в ДПЛС в месте установки;
- миниатюрное исполнение;
- двухсторонний SMD монтаж.
Напряжение питания, B: | Степень защиты IP41 |
- по двухпроводной линии связи 8…11 | Диапазон рабочих температур, °С -30…+50 |
Ток потребления, мА: | Габаритные размеры мм 14х16х5 |
- максимальный 0.6 | Масса, не более, г не более 5 |
