Назначение изделия

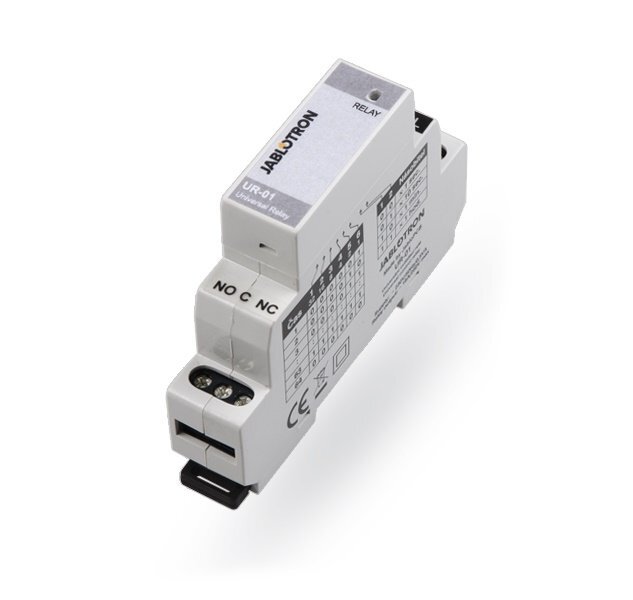

Реле предназначено для установки на DIN рейке.
Режим работы реле устанавливаются с помощью переключателей под крышкой:
Переключающее реле – стандартное реле в нормально разомкнутыми/нормально замкнутыми контактами
Двухпозиционное реле – например, для управления освещением из нескольких мест с помощью кнопок
Двухпозиционное реле с ограничением по времени – например, для управления лампами из нескольких мест (но лампы будут гореть не больше установленного времени)
Отсроченное отключение – например, для работы вентилятора
Отсроченное включение – запуск электродвигателя по схеме звезда - треугольник.
По переднему фронту импульса – приведение в действие прибора на оговоренное время
По заднему фронту импульса – например, для включения вентилятора после выключения ламп
Регулярные импульсы – через заданный интервал времени оно будет приводить в действие устройство на 10 минут – например, для обычного нагрева нагревательной рамы в ванной комнате
Напряжение питания, B:
- максимальное напряжение, В
250
- от сети переменного тока
220
- максимальный ток, А
16
Потребляемая мощность, Вт:
Степень защиты
IP20
- максимальная
0.8
Диапазон рабочих температур, °С
-10…+40
Параметры релейного выхода:
Габаритные размеры, мм
18х90х65
