Osnovo OS-34T1 (SW-60812/I) состоит из неуправляемого промышленного РоЕ-коммутатора SW-60812/I и уличной станции OS-34T1 с оптическим кроссом и термостабилизацией. Потребляемая мощность не превышает 345 Вт с учетом системы обогрева шкафа.
Osnovo SW-60812/I
Коммутатор оснащен восемью FE RJ-45 с поддержкой РоЕ, двумя GE SFP-слотами и GE Uplink RJ-45. Общий бюджет РоЕ — 240 Вт., на порты 1 и 2 — до 60 Вт, на порты 3 ~ 8 до — 30 Вт. В режиме CCTV увеличивает расстояние передачи до 250 м (до 10 Мбит/с) и подает на порты 1 и 2 до 49.5 Вт, на порты 2 ~ 8 — до 21.6 Вт. Пропускная способность матрицы — 7.6 Гбит/с. Скорость переадресации пакетов — 1.488 mpps. Объем таблицы МАС-адресов — 8К. Буфер пакетов — 1 Мбайт. Топологии подключения — каскад, звезда.
Функциональность:
- Автоопределение РоЕ-устройств.
- Auto MDI/MDIX — автоматическое определение типа контактов для использования обычных и кроссовых кабелей (кроме SFP).
- Изоляция портов.
- Auto-Check — режим антизависания РоЕ-устройств.
- Защита от короткого замыкания.
- Защита от превышения предельного тока нагрузки.
SW-60812/I оборудован клеммами для подключения основного и резервного БП (в комплект не входят), заземления и системы оповещения при утрате питания, LED-индикаторами подачи PoE, питания и тревоги, переключателями выбора режимов работы. Защита от пыли и влаги — IP30, предусмотрена грозозащита (6 кВ). Рабочие температуры — –40 °C... +75 °C. Напряжение питания — DC 48 ~ 57 В. Потребляемая мощность — 5 Вт (без учета РоЕ). Размер — 165*50*115 мм.

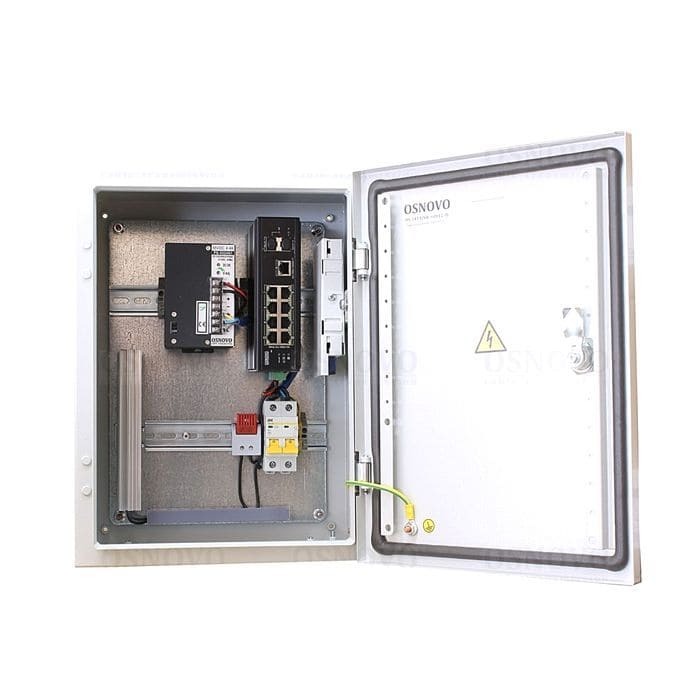

Osnovo OS-34T1
Станция включает в себя металлический герметичный шкаф и комплект встроенных устройств:
- Оптический кросс.
- Автоматический 2-фазный выключатель (10 A).
- Система термостабилизации: нагреватель и нормально-замкнутый термостат до +15 ?С.
Характеристики оптического кросса:
- Размер — 183*113*22 мм.
- Ложемент на восемь КДЗС (два в комплекте).
- Модуль на два порта SC.
- Два оптических одномодовых пигтейла (SC 0.9 мм, 1.5 м).
OS-34T1 рассчитана на уличную эксплуатацию вне зависимости от времени года: защита корпуса от пыли и влаги соответствует стандарту IP66, рабочие температуры — –50 ?С... +50 ?С, комплект гермовводов. Температуры внутреннего объема шкафа — –15 ?С... +50 ?С. Питание — AC 100 ~ 240 В. Потребляемая мощность системы обогрева составляет 100 Вт. Для монтажа оборудования предусмотрено свободное место на din-рейках: верхнее — 210 мм, нижнее — 60 мм. Размер — 300*400*210 мм.
Комплектация
- Комплект гермовводов.
- Пигтейлы оптические, SM, SC/UPC — 2 шт.
- Комплект для защиты сварного стыка (КДЗС) — 2 шт.
- Ключ от монтажного шкафа.
- Руководство по эксплуатации на уличную станцию OS-34T1.
- Руководство по эксплуатации на промышленный коммутатор SW-60812/I.
