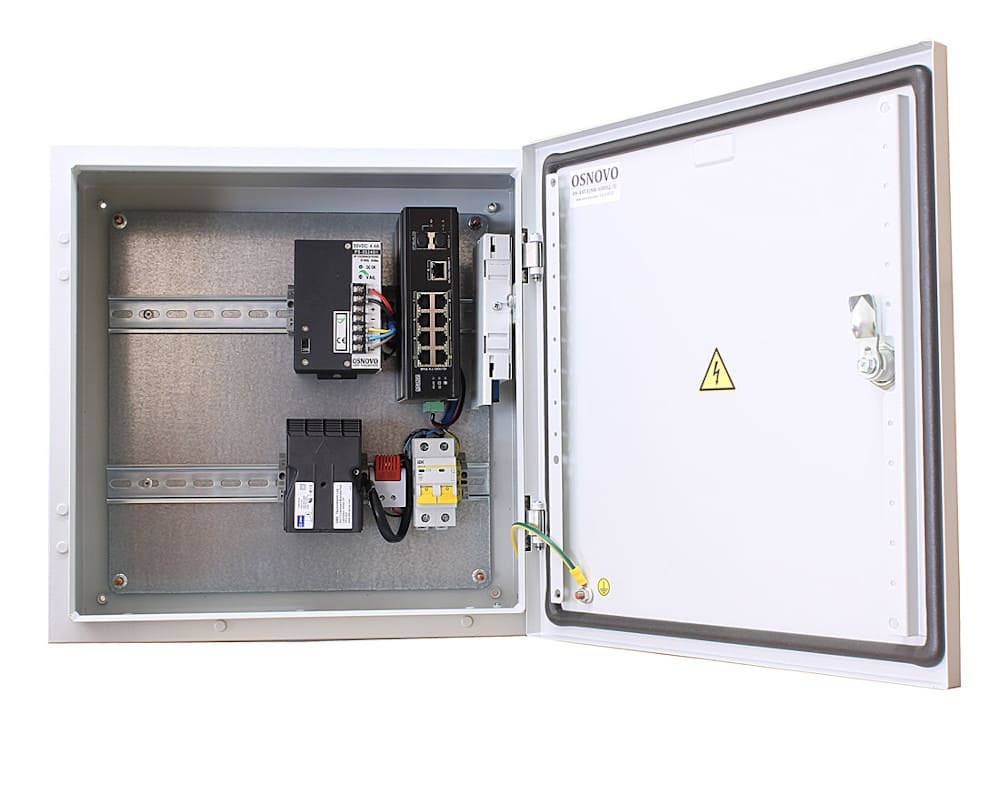

Osnovo OS-44T1 (SW-60812/I) состоит из встроенного в уличную станцию OS-44T1 неуправляемого промышленного РоЕ-коммутатора SW-60812/I. Адаптирован к работе на улице вне зависимости от времени года: защита шкафа от влаги и пыли соответствует стандарту IP66, рабочие температуры — –50 ?С... +50 ?С, предусмотрены гермовводы и система термостабилизации. Общая потребляемая мощность — 445 Вт.
SW-60812/I
Коммутатор оборудован восемью FE RJ-45 с РоЕ, двумя GE SFP-слотами и GE Uplink-портом RJ-45. Подает на порты 1 и 2 до 60 Вт, на порты 3 ~ 8 — до 30 Вт. В режиме CCTV увеличивает дальность передачи до 250 м (ограничение скорости — 10 Мбит/с), подает на порты 1 и 2 до 49.5 Вт, порты 3 ~ 8 — до 21.6 Вт. Общий бюджет РоЕ — 240 Вт. Пропускная способность матрицы — 7.6 Гбит/с. Скорость перенаправления пакетов — 1.488 mpps. Буфер пакетов — 1 Мбайт. Размер таблицы МАС-адресов — 8К.
Функциональность:
- Auto MDI/MDIX — автоматическое определение типа контакта для подключения прямых и кроссовых кабелей (для медных портов).
- Автоопределение РоЕ-устройств.
- Auto-Check — функция антизависания РоЕ-устройств.
- Изоляция портов.
- Топологии подключения — каскад, звезда.
- Защита от превышения предельного тока нагрузки.
- Тревожная сигнализация при сбое питания.
- Защита от короткого замыкания с автоматическим включением при устранении КЗ.
SW-60812/I оборудован клеммами для подключения основного и резервного БП (DC 48 ~ 57 В), заземления и реле тревожной сигнализации (сухой контакт), переключателями режимов работы. Предусмотрены LED-индикаторы подключения нагрузки к портам, тревоги, питания, подачи PoE. Защита от пыли и влаги — IP30, предусмотрена грозозащита (6 кВ). Безвентиляторный дизайн. Рабочие температуры — –40 °C... +75 °C. Размер — 165*50*115 мм.
OS-44T1
Станция состоит из герметичного стального бокса с порошковым покрытием и оборудования :
- Оптического кросса.
- Системы обогрева с конвективным нагревателем для установки на DIN-рейку.
- Термостата (до +15 ?С).
- Автоматического выключателя (2Р, 10 A).
Характеристики оптического кросса:
- Размер — 183*113*22 мм.
- Два одномодовых оптических пигтейла (SC 0.9 мм, 1.5 м).
- Ложемент на 8*КДЗС (два в комплекте).
- Модуль на два SC-порта.
OS-44T1 поддерживает температуру внутри шкафа в диапазоне –15 ?С... +50 ?С. Питание — AC 100 ~ 240 В. Потребляемая мощность системы обогрева — 200 Вт. Свободный участок на din-рейках для монтажа оборудования: верхний — 320 мм, нижний — 180 мм. Размер — 400*400*210 мм.
Комплектация
- Комплект гермовводов.
- Пигтейлы оптические, SM, SC/UPC — 2 шт.
- Комплект для защиты сварного стыка (КДЗС) — 2 шт.
- Ключ от монтажного шкафа.
- Руководство по эксплуатации на уличную станцию OS-44T1.
- Руководство по эксплуатации на промышленный коммутатор SW-60812/I.
