Osnovo OSP-46TB1 (SW-60812/I) состоит из неуправляемого РоЕ-коммутатора SW-60822/ILC промышленного уровня, вмонтированного в уличную станцию OSP-46TB1. Потребляемая мощность устройства не превышает 545 Вт.
SW-60812/I
Коммутатор с восемью FE RJ-45 с РоЕ, двумя GE SFP-слотами и GE Uplink-портом RJ-45 подает на порты 1 и 2 до 60 Вт, на порты 3 ~ 8 — до 30 Вт. Общий бюджет РоЕ — 240 Вт. Поддерживает увеличение дальности передачи до 250 м на скорости до 10 Мбит/с с ограничением подачи питания на устройства до 49.5 Вт через порты 1 и 2, до 21.6 Вт — через порты 3 ~ 8. Пропускная способность матрицы — 7.6 Гбит/с. Размер таблицы МАС-адресов — 8К. Буфер пакетов — 1 Мбайт. Скорость перенаправления пакетов — 1.488 mpps.
Функциональность:
- Auto MDI/MDIX — автоопределение типа контакта для подключения прямых и перекрестных кабелей (кроме SFP-слотов).
- Автоматическое определение РоЕ-устройств.
- Auto-Check — функция антизависания РоЕ-устройств (детекция, перезагрузка отключением питания).
- Топологии подключения — каскад, звезда.
- Изоляция портов.
- Тревожная сигнализация при потере питания.
- Защита от короткого замыкания и превышения максимального тока нагрузки.
SW-60812/I снабжен переключателями режимов работы, клеммами для подключения основного и резервного источников питания, реле тревожной сигнализации (сухой контакт) и заземления, LED-индикаторами подключения нагрузки к портам, подачи PoE, питания, сигнала тревоги. Рабочие температуры — –40 °C... +75 °C. Защита от пыли и влаги — IP30, грозозащита — 6 кВ. Адаптеры DC 48 ~ 57 В в комплект не входят. Размер — 165*50*115 мм.

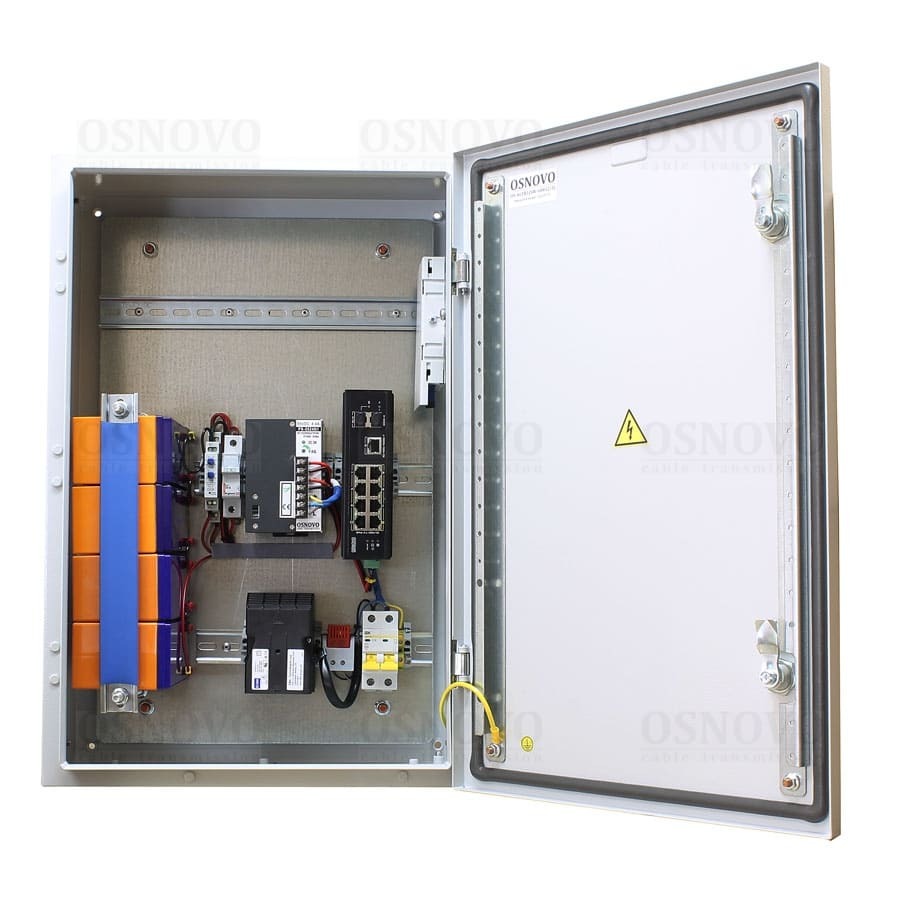

Osnovo OSP-46TB1
Станция адаптирована к круглогодичной уличной эксплуатации: защита корпуса от пыли и влаги соответствует стандарту IP66, рабочие температуры — –50 ?С... +50 ?С, гермовводы. Включает в себя герметичный шкаф из радиопрозрачного армированного стекловолокном пластика и оборудование:
- Систему резервного питания термошкафа.
- Активную (с вентилятором) систему термостабилизации с нагревателем и НЗ-термостатом (отключение нагревателя при +15 ?С и выше).
- Оптический кросс.
- Промышленный блок питания PS-48240/I (DC 48 В, 240 Вт).
- Автоматический выключатель (2Р, 10 A).
Состав системы резервного питания:
- Реле контроля напряжения аккумуляторов, 40 ~ 80 В, ток до 10 A — защита от глубокого разряда.
- Четыре свинцово-кислотных АКБ 12 В емкостью 7 A·ч (общее напряжение — 48 В).
- Плавкие вставки (для АКБ, 2 шт.) 10 A, 400 В — защита от перегрузок и КЗ.
- Держатель для пластиковой вставки (для АКБ) на DIN-рейку, 20 А.
Характеристики оптического кросса:
- Ложемент на восемь КДЗС (два в комплекте).
- Модуль на два SC-порта.
- Два оптических одномодовых пигтейла (SC 0.9 мм, 1.5 м).
- Размер — 183*113*22 мм.
Питание — AC 100 ~ 240 В. Мощность нагревателя — 300 Вт. Размер — 400*600*230 мм.
Комплектация
- Комплект гермовводов.
- Пигтейлы оптические, SM, SC/UPC — 2 шт.
- Комплект для защиты сварного стыка (КДЗС) — 2 шт.
- Ключ от монтажного шкафа.
- Руководство по эксплуатации на уличную станцию OSP-46TB1.
- Руководство по эксплуатации на промышленный коммутатор SW-60812/I.
