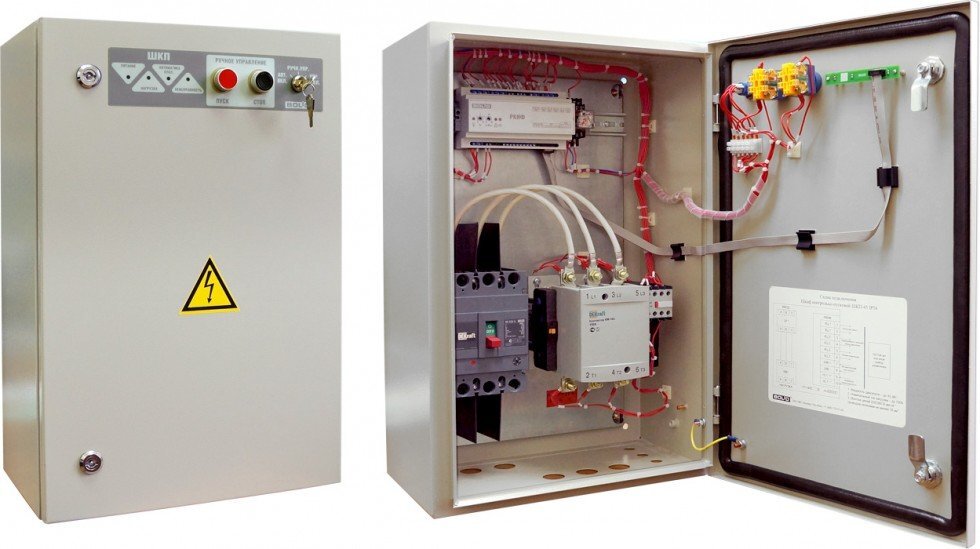

Назначение изделия
Предназначены для работы в составе систем пожаротушения и дымоудаления для автоматического и ручного управления асинхронным двигателем с короткозамкнутым ротором (насосы, вентиляторы, приводы исполнительных механизмов), рассчитанного на рабочее напряжение 380В.
Особенности
- возможность работы в режимах ручного и автоматического управления. В автоматическом режиме шкаф управляется подачей напряжения 24 В внешними цепями;
- контроль действующего значения 3-х фазного напряжения и величины фазового сдвига на вводе электропитания
Контроль исправности цепей управления двигателем;
- отображение режимов "Авария питания", "Автоматика откл.", "Двигатель включ.", "Неисправность" на встроенных световых индикаторах. Индикатор "Неисправность" управляется подачей напряжения 24 В внешними цепями;
- плавный запуск и останов электродвигателей;
- 3 сигнальных выхода для передачи сигналов "Питание", "Автоматика", "Двигатель" на устройство управления ("Поток-3Н", "С2000-4" или другое).
Видеоматериалы
Напряжение питания, B: | Количество управляемых двигателей 1 |
- от трёхфазной сети переменного тока частотой (50 ±1) Гц 380 | Мощность управляемой нагрузки 30…132 кВт |
Потребляемая мощность, Вт 50 Вт | Степень защиты IP54 |
Диапазон рабочих температур, °С -30…+50 |
