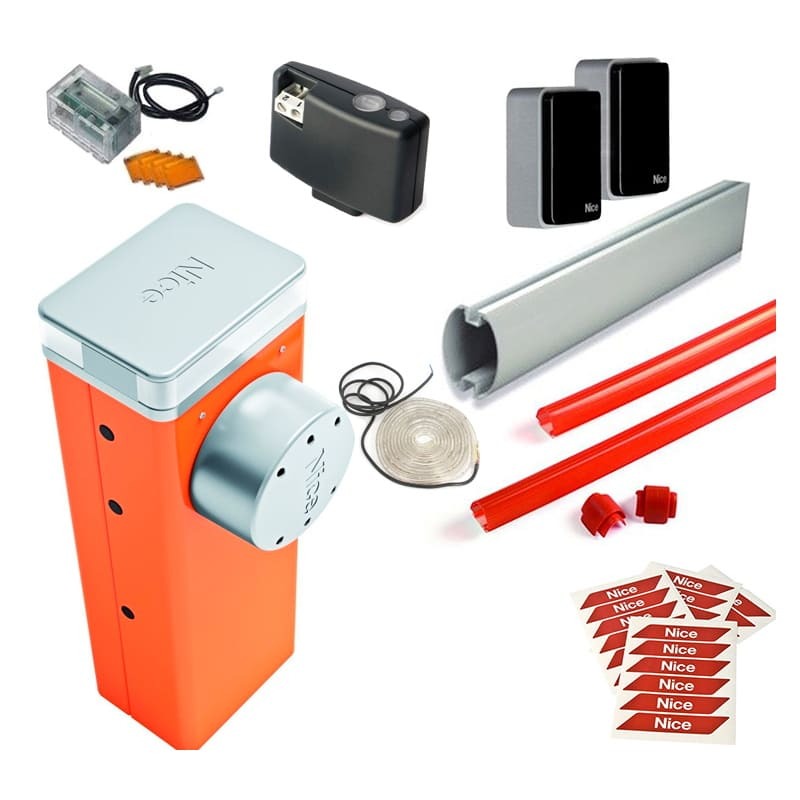

Комплект шлагбаума Nice M7BAR6BDKIT1 для контроля проезда шириной 6 м включает в себя тумбу M7BAR, стрелу из окрашенного алюминия XBA-6RU (69*92*6200 мм), пару фотоэлементов EPMB, приемник OXIBD, демпферы XBA13 (9 шт. в упаковке), семафорную лампу XBA8, LED-подсветку XBA6 и упаковку светоотражающих наклеек NK1.
M7BAR
Тумба с электромеханическим приводом и электронным блоком управления поддерживает подключение устройств Nice по технологии BlueBus (с распознаванием и запоминанием) и радиоприемника (разъем SM), программирование DIP-переключателем, инкрементальным энкодером и дисплеем, защиту от механического взлома, возврат стрелы при обнаружении препятствий, уведомления о ТО. Укомплектована входом антенны, двумя входами металлодетекторов с индукционными петлями, соединительными частями, коробками для пары фотоэлементов, фундаментной плитой с четырьмя закладными деталями.
Характеристики:
- Ускорение и замедление в начале и конце движения стрелы.
- Настраиваемые усилие (6 уровней), скорость (6 ~ 10 с.), задержка срабатывания (0 ~ 250 с.) стрелы.
- Ручная механическая разблокировка стрелы.
- «Двигать в любом случае» — функция неотвратимости выполнения операции при любом состоянии устройств безопасности.
- Таймер подсветки.
- Синхронизация с аналогичной тумбой при работе в паре Master — Slave для проездов шириной до 12 м.
- Номинальный момент — 90 Нм, пусковой — 300 Нм.
- Интенсивность — 200 циклов в час, ресурс — 200 000 ~ 2 000 000 циклов.
- Питание — 230 В AC (сеть), резервное питание (в комплект не входит) — батарея PS224 и солнечные панели системы Sykce, энергопотребление — 40 Вт, пусковое — 110 Вт.
- Рабочие температуры — –20 ?C... +55 ?C, защита от пыли и влаги — IP54.
- Размер — 400*299*1215 мм, вес — 85 кг.
EPMB
Фотоэлемент — TX (передатчик) и RX (приемник) — детектирует помехи на пути движения стрелы. Рабочий радиус — 15 м, максимальный — 30 м. Угол обзора при фиксированной оптике — 10?, ориентируемой — 30?. Предусмотрена светодиодная индикация работы. Питание — от сети BlueBus. Защита от пыли и влаги — IP44. Рабочие температуры — –20 ?С… +50 ?С. Размер — 50*80*28.5 мм. Вес — 143 г.
OXIBD
Четырехканальный приемник с антенной (433.92 МГц), работающий по радиопротоколу Nice (дальность связи за счет ячеистой технологии достигает 500 м), передает закодированные данные о статусе проезда, подтверждает получение команды, укомплектован LED-индикатором. Чувствительность — –108 дБм. Емкость памяти — 1024 односторонних и 750 двусторонних передатчиков. Рабочие температуры — –20 ?С… +55 ?С. Защита от пыли и влаги — IP20. Питание (от блока управления) — 5 В DC. Размер — 49.5*41.9*18 мм. Вес — 22 г.
XBA6
Устройство подсветки стрелы выполнено в виде гибкой трубки с сигнальными светодиодами внутри (дюралайт). Поддерживает режим мигания. Длина — 6 м.
XBA8
Интегрированная в крышку тумбы 2-цветная (красный, зеленый) лампа-индикатор оснащена четырьмя светодиодами по 1 Вт, работает в режимах одно- и двухстороннего семафора. Питание — 13 В ~ 40 В. Потребление тока (24 В) — до 310 мА. Срок службы — 80 000 ч. Рабочая температура — –20 ?С… +50 ?С. Класс изоляции — III. Размер — 93*64*45 мм. Вес — 105 г.
