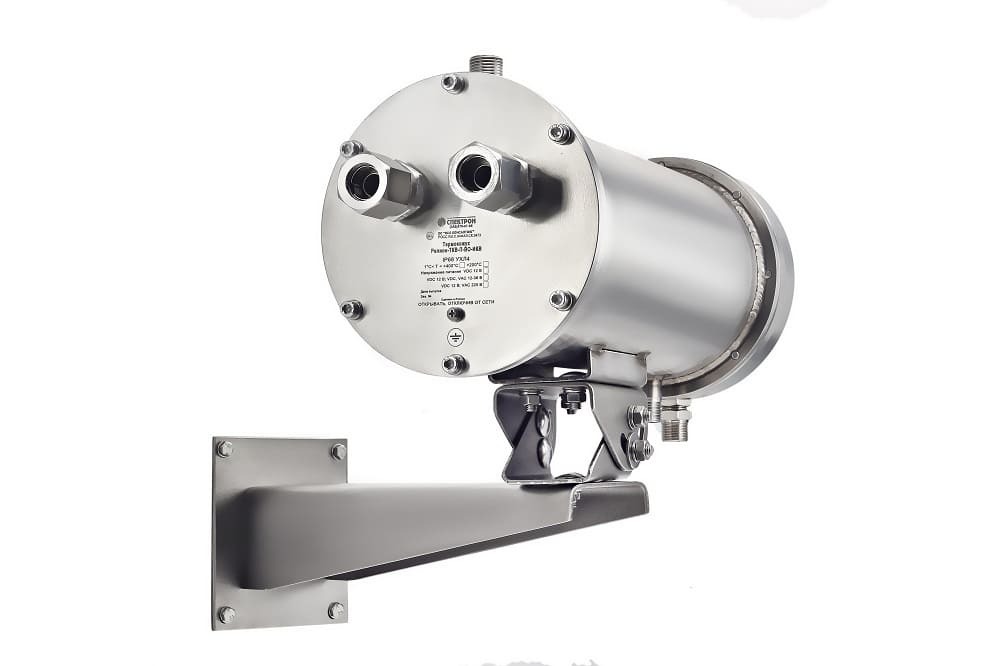

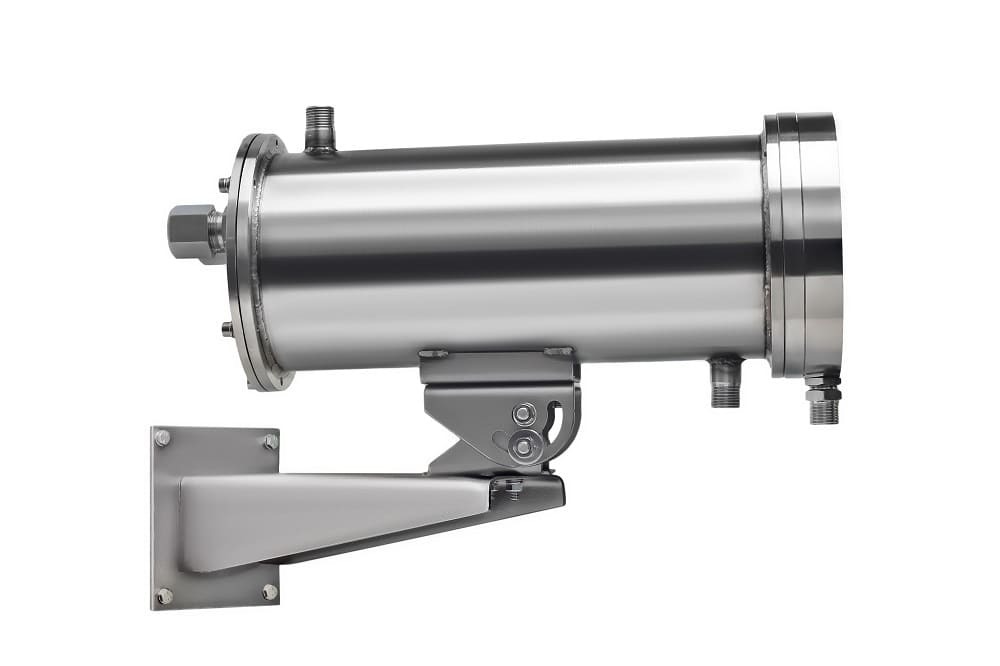

Термокожух «Релион» ТКВ-ВО-Exd исп. 01 изготовлен из нержавеющей стали, предназначен для эксплуатации во взрывоопасных зонах. Обеспечивает взрывозащиту (1Ex db IIC T6… T3 Gb, Ex tb IIIC T 85 °С… T 200 °С Db, PB Ex db I Mb), защиту от высоких температур, влаги и пыли (индекс IP66/68), перегрева (отключение питания при +60 ?C). Рабочие температуры — +1 ?С… +200 ?C. Предусмотрена водяная система охлаждения (холодная вода циркулирует в полости между внешней и внутренней стенками корпуса).
Характеристики:
- Номинальное напряжение — DC 12 В, DC 24 ~ 36 В, AC 24 ~ 36 В.
- Потребляемая мощность: без нагрузки — 12 Вт, максимальная — 30 Вт.
- Номинальное напряжение питания встроенного устройства — 12 В DC.
- Полезный внутренний объем — 85*85*260 мм.
- Режим работы — непрерывный.
- Центральный продольный паз на шине — для установки камеры.
- Расход циркулярной воды — 2–3 л в минуту.
- Рабочее давление — 3–4 мПа.
- Резьба для подвода воды — 1/2".
- Минимально допустимое давление циркулярной воды — 0.6 мПа.

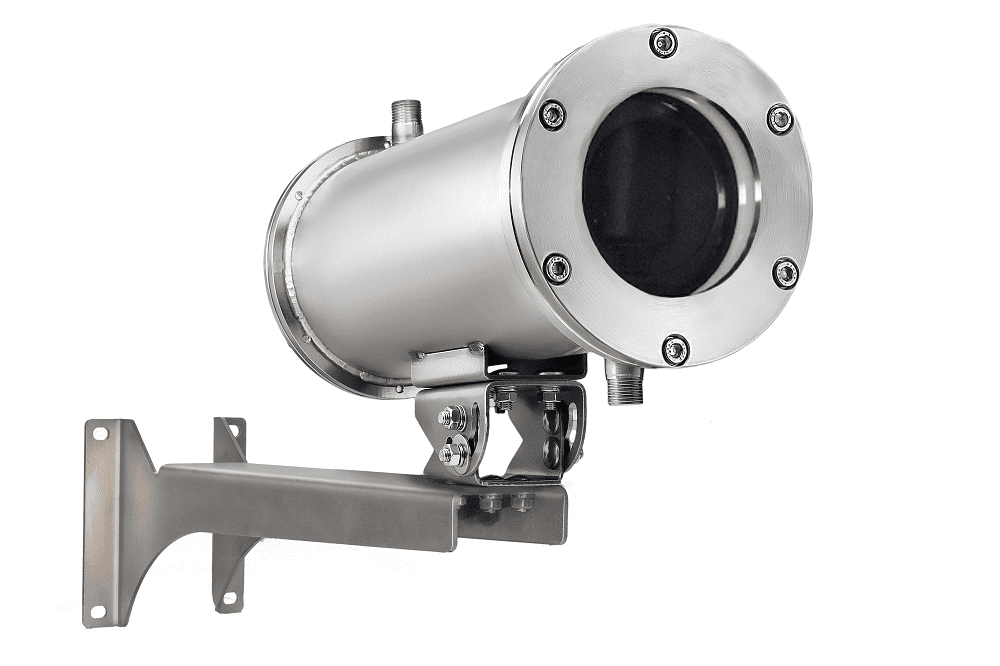

Термокожух оборудован ударопрочным смотровым окном, не влияющим на оптические свойства встроенного оборудования. Для соблюдения заявленного уровня защиты необходимы герметичные кабельные вводы (2 шт. или 1 шт. + заглушка). Кабельные вводы в комплект не входят — их заказывают отдельно. Срок службы ТКВ-ВО-Exd исп. 01 — 10 лет. Вес — 16.5 кг. Размер — 600*160*320 мм. В комплект включено крепежно-юстировочное устройство.
