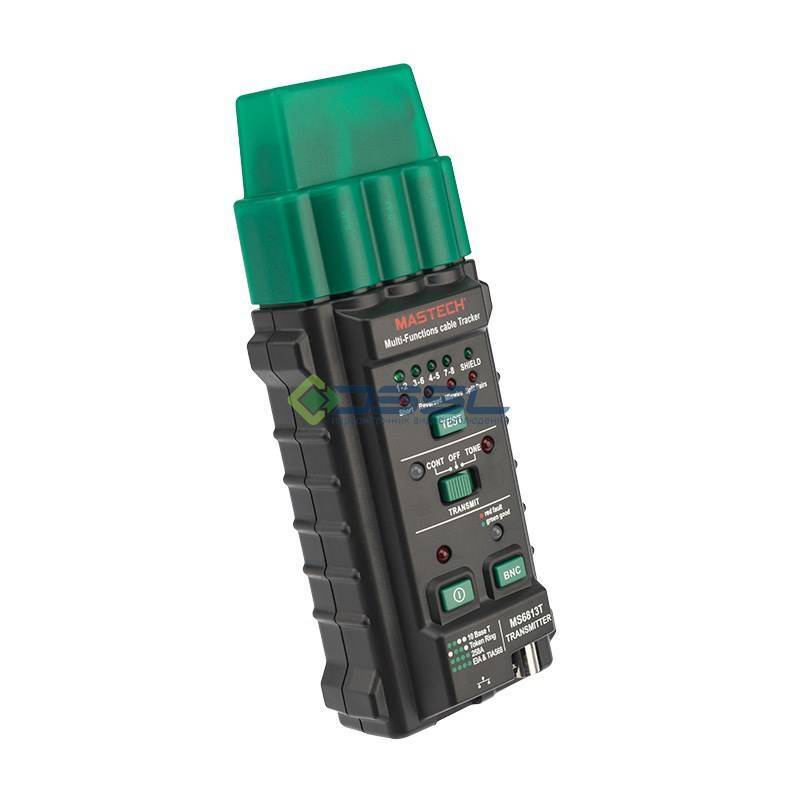

Универсальный тестер-трассоискатель Mastech MS6813T, состоящий из передатчика и приемника сигнала (тонального генератора и индуктивного щупа), рассчитан на витую пару UTP и STP, коаксиальный и телефонный кабель. Максимальная чувствительность приемника составляет 300 мм. Частота передачи тонального сигнала — 1.5 кГц, приема —100 ~ 300 кГц.
Функциональность:
- Автотестирование кабелей стандартов 10Base-T, Token Ring, Т568А и Т568В.
- Проверка целостности и конфигурации сети.
- Обнаружение коротких замыканий, перекрестных, перевернутых и расщепленных пар.
- Детекция обрывов кабеля (прозвонка).
- Тестирование разомкнутых и замкнутых кабелей.
- Трассировка кабеля всех типов — поиск кабеля по наведенному сигналу.
- Определение статуса телефонной линии.
- Регулирование чувствительности приемника.
Приемник укомплектован динамиком, передатчик — разъемами RJ-45, BNC и RJ-11, двумя зажимами типа «крокодил», индикаторами питания, работы в разных режимах и ошибок. Питание — 9 В, батарея «Крона». Рабочие температуры — 0 ?С… +50 ?С. В комплект входят согласующий модуль с разъемами BNC и RJ-45, сумка.
