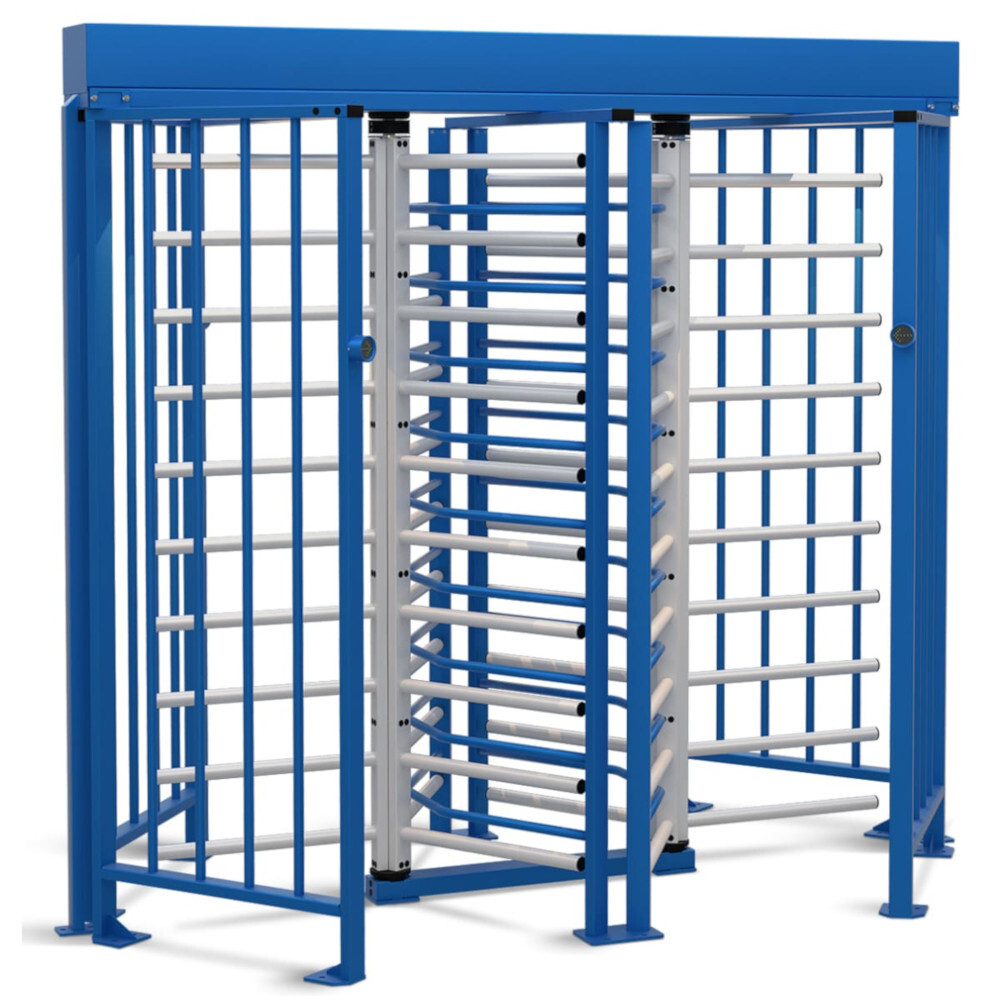

Полноростовый моторизованный роторный турникет PERCo RTD-20.1 представляет собой сдвоенную модификацию PERCo RTD-16.1, но занимает площадь, меньшую на 25 %. Работает как два независимых преграждающих устройства с поддержкой двух направлений прохода в каждой части..
Стандартные режимы работы:
- 1-кратный проход в обе стороны.
- Свободный проход в обе стороны.
- 1-кратный проход в одну сторону, запрет прохода в другую сторону.
- Свободный проход в одну сторону, запрет прохода в другую сторону.
- Свободный проход в одну сторону с 1-кратным проходом в другую.
- Запрет прохода в обе стороны.
Поддерживает режим шлюза. Настройка режима шлюза доступна только на стадии монтажа. Ротор закрепляют таким образом, что секции при каждом ходе образуют с рамой изолированный отсек. Переключение режимов без переустановки ротора невозможно.

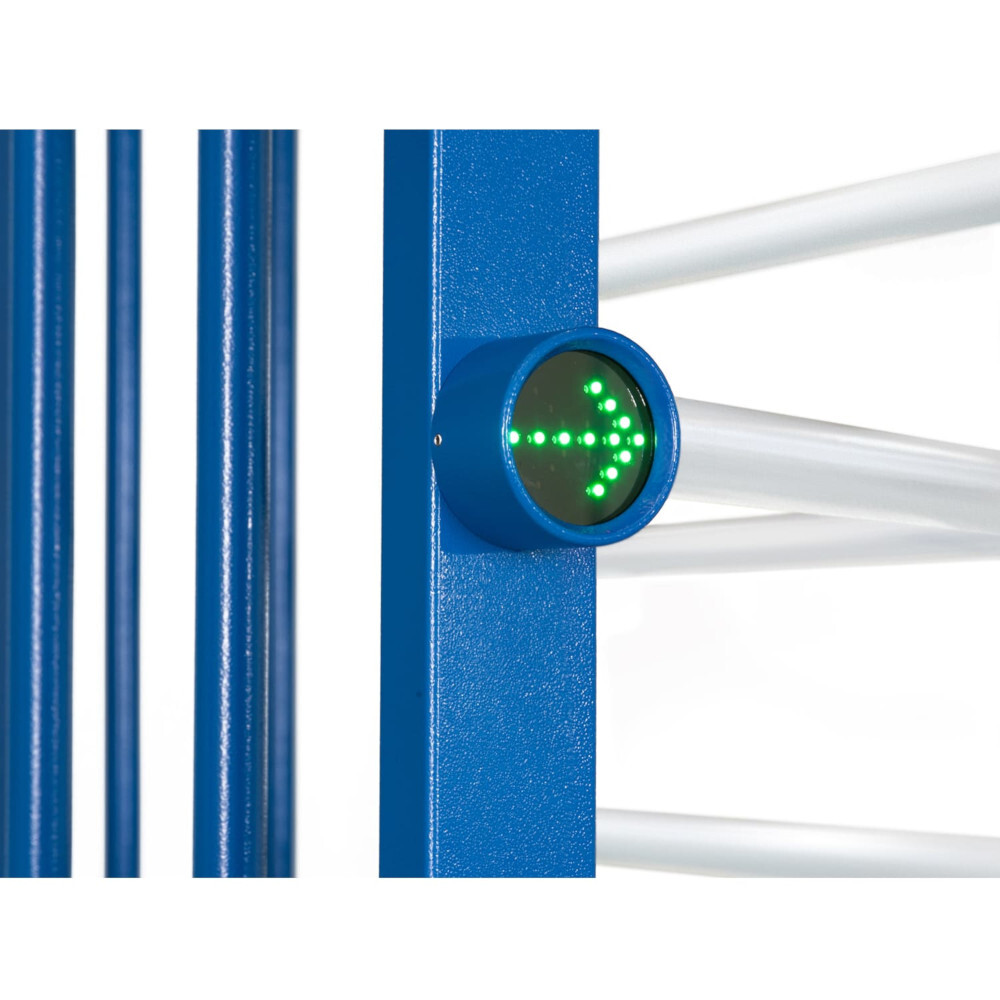

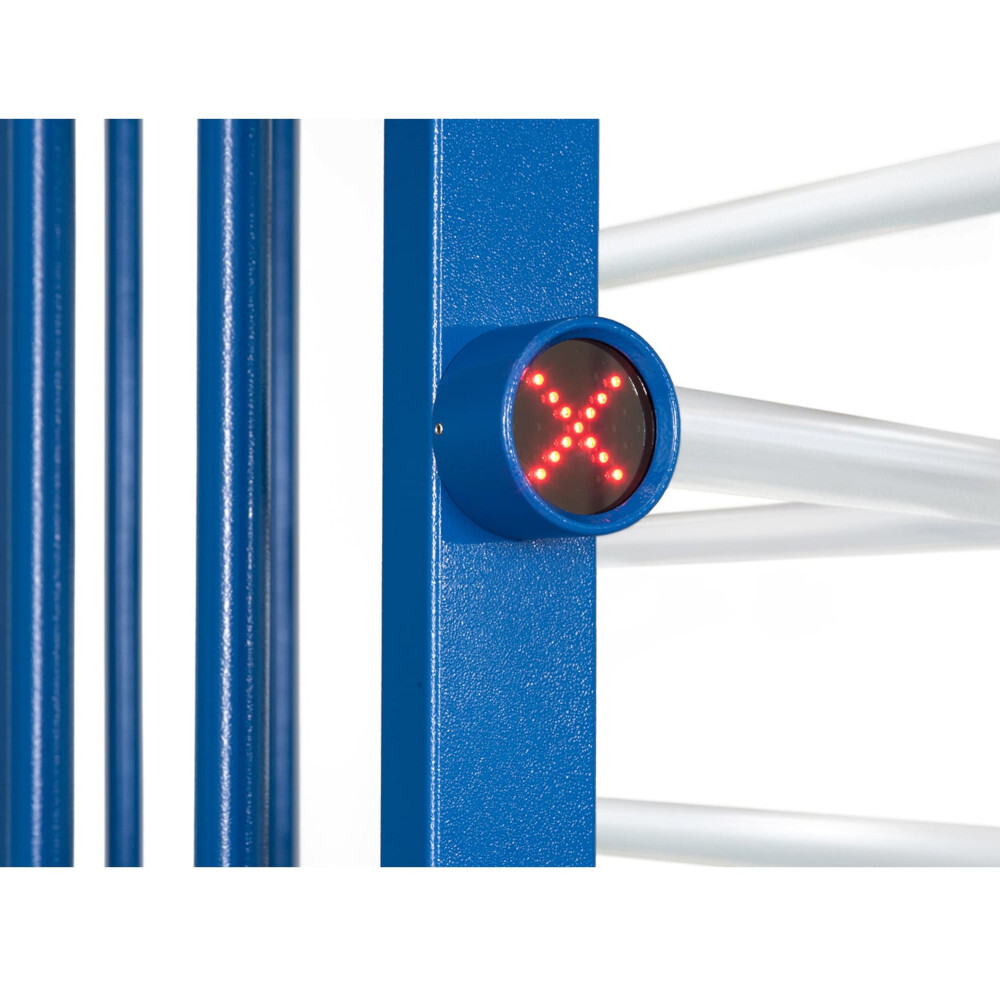

Турникет оборудован встроенными LED-индикаторами предоставления и запрета прохода для обоих направлений каждого исполнительного устройства. Предусмотрена возможность подключения выносных индикаторов. Производительность в режиме однократного прохода — 40 человек в минуту, свободного прохода — 60 человек в минуту. Ширина зоны прохода — 630 мм. Наработка на отказ — 2 млн проходов.
Функциональность:
- Потенциальный и импульсный режимы управления (с контроллера или пульта ДУ).
- Нормально закрытые контакты (остается закрытым при отключении питания).
- Автоматический доворот секции при открытии на угол 12? — только для режима однократного прохода.
- Блокировка ротора после поворота створок на 120? — только для режима однократного прохода.
- Блокировка обратного хода при повороте на угол более 60°.
- Автоматическая разблокировка по сигналу охранно-пожарных датчиков (вход управления Fire Alarm).
- Разблокировка прохода по каждому направлению ключами встроенных замков.
- Светодиодная подсветка зоны прохода.
- Блокировка работы после четырех последовательных перегрузках привода.
- Подключение датчика контроля зоны прохода, сирены.

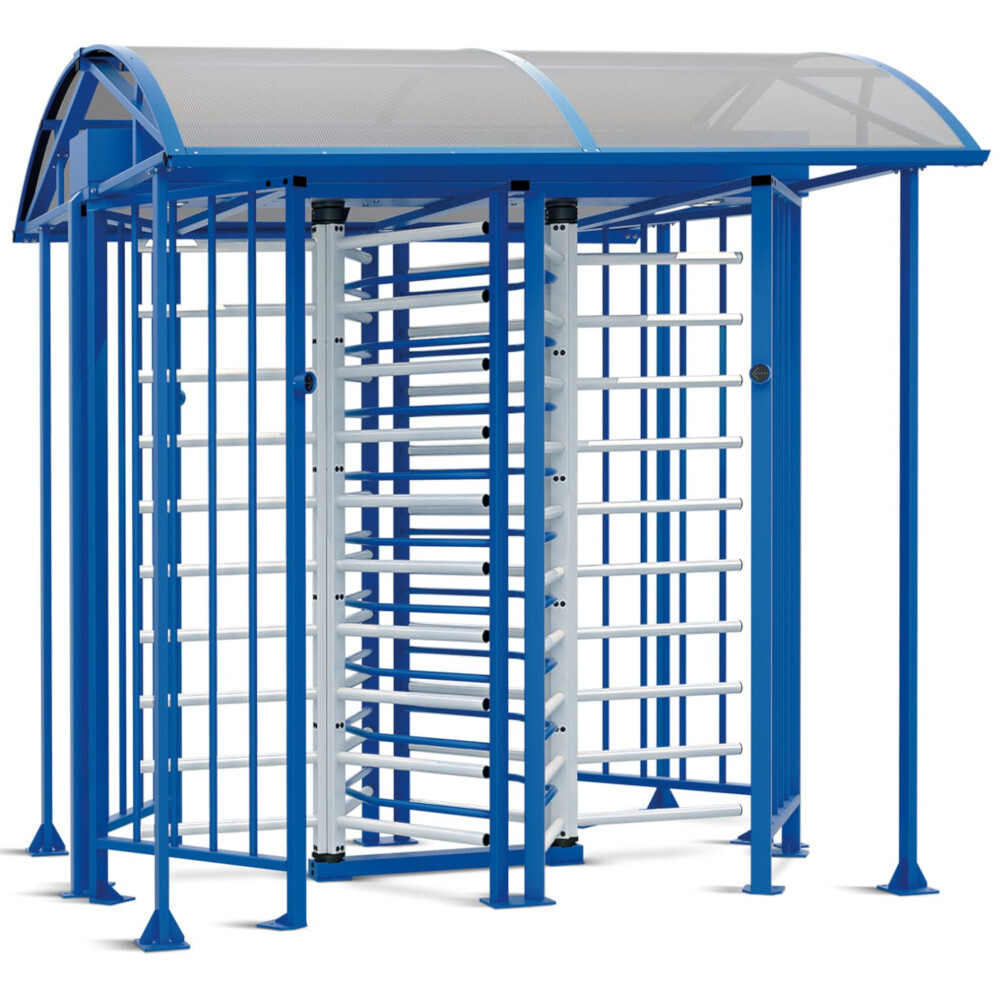

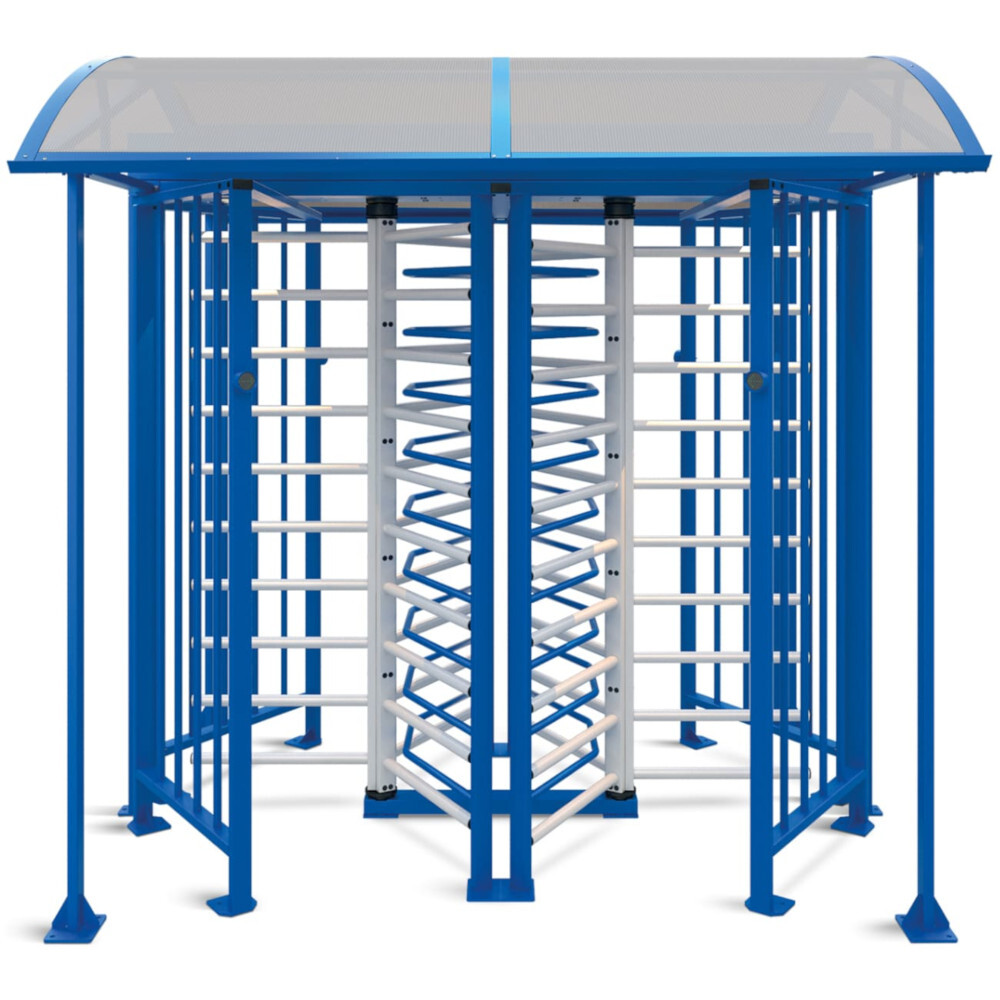

RTD-20.1 рассчитан на уличную работу: интервал рабочих температур — -40 ?С… +50 ?С, защита корпуса от пыли и влаги соответствует стандарту IP54. Корпус и створки турникета — стальные, с комбинированным покрытием цинком и полимерно-порошковой краской. Для установки на неукрепленном грунте предусмотрена монтажная рама PERCo RF20 (в комплект не входит), для дополнительной защиты от осадков — крыша PERCo RTC-20 (в комплект не входит). Доступна установка до трех турникетов в ряд .
Питание турникета — 24 В DC, подсветки зоны прохода — 12 В DC (без БП в комплекте). Потребляемый ток турникета — 9 А, подсветки — 1.6 А. Потребляемая мощность турникета — макс. 210 Вт (при перегрузке электропривода), подсветки — 20 Вт. Габариты — 2480*1595*2303 мм, вес — не более 370 кг. Поставляется в разобранном виде, в шести ящиках.
Стандартная комплектация:
- Секции ротора с комплектом монтажных принадлежностей — 3 шт.
- Секция формирователя прохода с блоком индикации и кабелем в сборе — 2 шт.
- Балка опорная формирователя прохода.
- Секция разделителя — 2 шт.
- Верхняя балка разделителя.
- Нижняя опора роторов с нижним узлом вращения.
- Кабельный канал для подводки кабелей снизу.
- Ключи замков механической разблокировки — 8 шт.
- ПДУ с кабелем.
- Комплект документации: паспорт и руководство по эксплуатации.
- Шаблон из ДВП для разметки установочной поверхности.
- Комплект ЗИП и монтажных принадлежностей.
