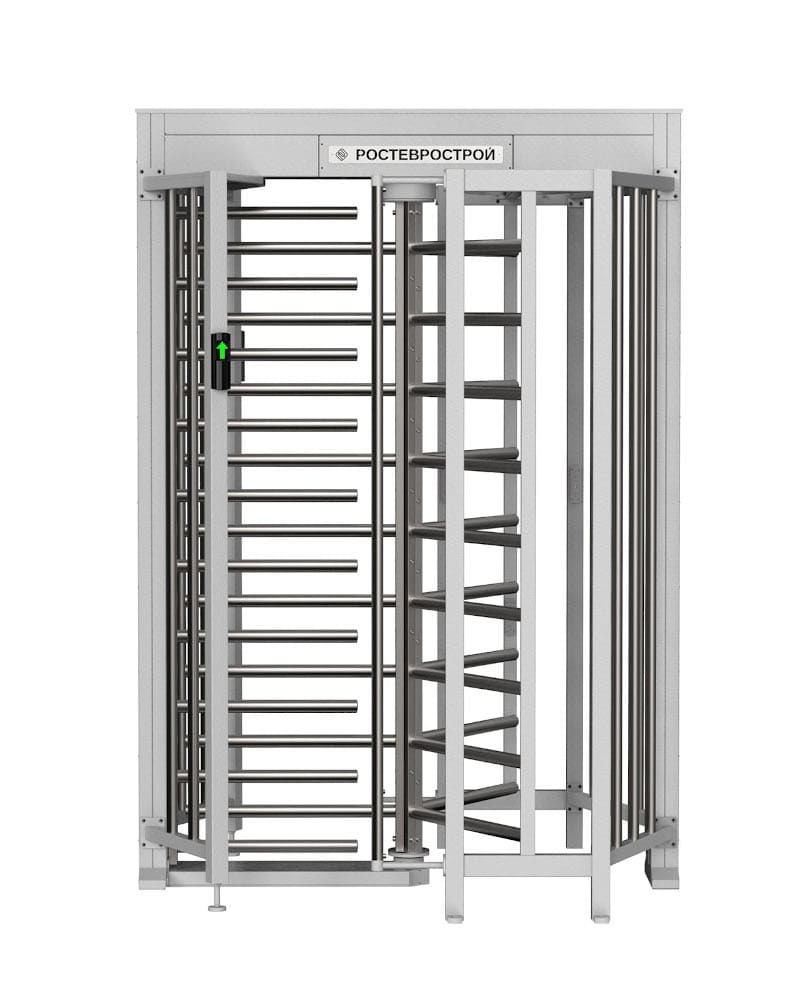

Нормально открытый полноростовой роторный 3-лопастный турникет-шлюз Ростов-Дон ПР1Ш/3М2 в зависимости от установки гребенки, формирователей прохода и преграждающих труб работает как турникет или шлюз — с двумя разрешительными командами.
Стандартные режимы работы:
- Проход закрыт в любом направлении.
- Однократный проход в одном из направлений.
- Групповой проход в одном направлении.
- Групповой проход в любом направлении.
Для специфических ситуаций предусмотрены режимы:
- Тревоги — блокировка лопастей стопорным механизмом в случае нарушения прохода с индикацией красным светом, звуковая сигнализация активирована (функция зуммера — отключаемая).
- Срабатывания пожарного шлейфа — разблокировка турникета в обе стороны с индикацией зеленым цветом, функция antipassback отключена.
- Калибровки — отключение для настройки нулевого положения лопастей (прерывистый звуковой сигнал).
Производительность при свободном проходе в режиме турникета — 40 человек в минуту, однократном проходе в режиме шлюза — 15 человек в минуту, однократном проходе в режиме турникета — 30 человек в минуту. Ширина зоны прохода — 490 ±10 мм, высота — 2050 мм. Максимальное статическое усилие на середину преграждающей лопасти — 200 кгс. Наработка на отказ — 2 млн проходов.
Функциональность:
- Механическая блокировка турникета ключом (2 шт. в комплекте) при обесточивании.
- Четкая фиксация лопастей после каждого прохода для предупреждения травматизма.
- Блокировка обратного хода лопастей при повороте на 60° и дальше (с управлением от контроллера СКУД, отмечающим факт прохода).
- Плавная работа механизма вращения за счет гидромеханического доводчика.
- Выбор способа организации эвакуации: переключением в режим группового прохода, отключением питания или разблокировкой через пожарный шлейф.

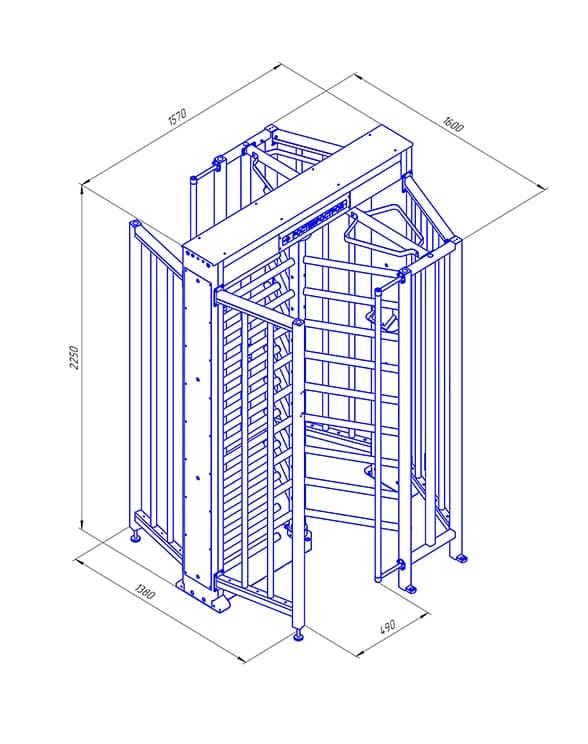

ПР1Ш/3М2 оборудован цифровым магнитным датчиком углового положения штанг. На раме привода предусмотрены лампы подсветки зоны прохода (включение — с ПДУ). Корпус выполнен из стали, окрашенной порошковым методом, цвет — «белый антик». Климатическое исполнение — УХЛ 4.2. Рабочие температуры — +1 ?С… +50 ?С. Питание — 12 В DC (без адаптера в комплекте). Потребляемая мощность при несанкционированном проходе — до 42 Вт, при санкционированном проходе — 21 Вт, в режиме ожидания — 3 ~ 9 Вт (зависит от освещения). Габариты — 1570*1600*2250 мм. Вес — 280 кг.
Комплектный пульт ДУ П2П-0-0Г
Пульт в пластмассовом корпусе оснащен двумя светодиодными индикаторами и трехкнопочным блоком клавиатуры. Для подключения интерфейсного кабеля предусмотрена разъем-розетка типа 8P8C. Наработка на отказ — 1 млн нажатий. Рабочие температуры — +1 ?С… +50 ?С. Питание — 12 В DC (без БП в комплекте). Потребляемый ток — 30 мА.
