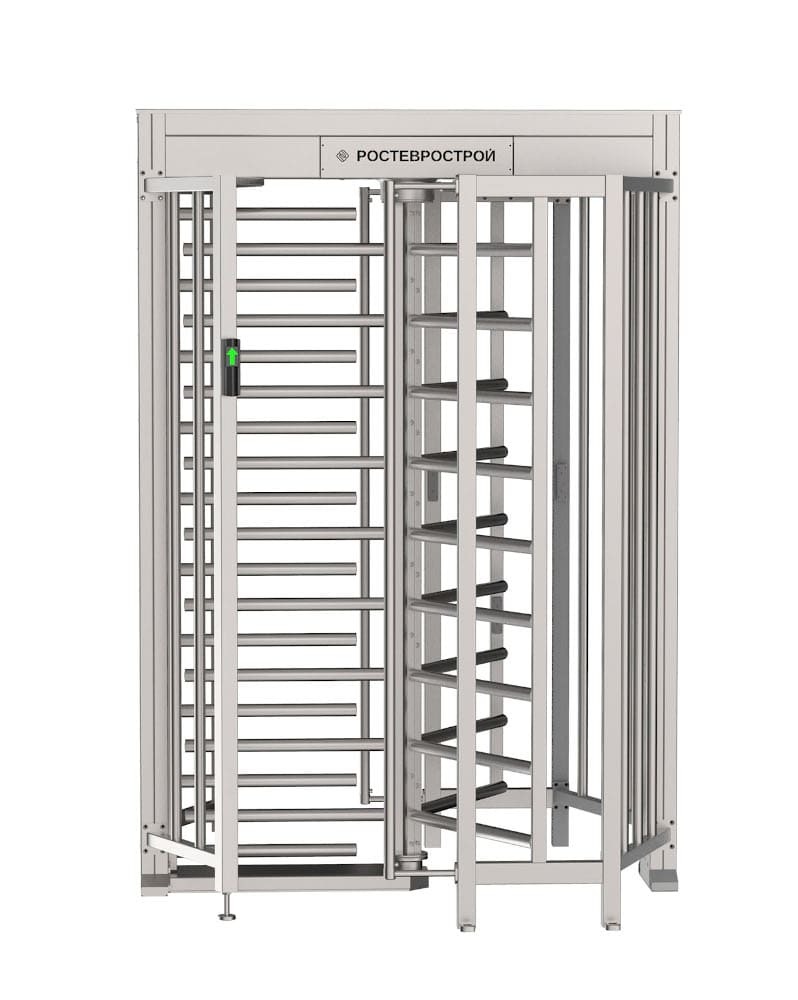

Нормально открытый полноростовой роторный 3-лопастный турникет Ростов-Дон ПР1Ш/3М2 НЕРЖ работает как шлюз (две разрешительные команды) или турникет; переход между режимами — переустановкой гребенки, формирователей прохода и преграждающих штанг. Сигналы управления получает от пульта ДУ, системы радиоуправления (в комплект не включена) или контроллера СКУД.
Стандартные режимы работы:
- Запрет прохода в любую сторону.
- Разовый проход в одну сторону.
- Групповой проход в одну сторону.
- Групповой проход в любую сторону.
Для внештатных ситуаций предусмотрены режимы:
- Тревоги — при нарушениях прохода блокировка лопастей стопорным механизмом, звуковой сигнал (отключаемая функция зуммера).
- Срабатывания пожарного шлейфа — свободный проход открыт в обе стороны, antipassback отключен.
- Калибровки — выключение турника для настройки нулевого положения лопастей, прерывистый звуковой сигнал.
При организации эвакуации предусмотрено три метода: отключение питания, переключение в режим группового прохода или разблокировка через пожарный шлейф.
Характеристики:
- Зона прохода: ширина — 490 ±10 мм, высота — 2050 мм.
- Производительность при однократном проходе в режиме турникета — 30 чел/мин, однократном проходе в режиме шлюза — 15 чел/мин, свободном проходе в режиме турникета — 40 чел/мин.
- Статическое усилие на середину преграждающей лопасти — не более 200 кгс.
- Наработка на отказ — 2 000 000 проходов.
Турникет адаптирован к работе на улице под навесом: рабочие температуры — –40 ?С… +50 ?С, защита корпуса от пыли и влаги соответствует стандарту IP43, предусмотрено двойное покрытие электронных плат лаком, кожух утепления и система подогрева механизма турникета до +5 °С (регулируемое значение), состоящая из модуля термостабилизации и лампы накаливания R2T13. Материал корпуса — нержавеющая сталь.
Функциональность:
- Блокировка турникета вручную (ключом, 2 шт. в комплекте) при потере напряжения питания.
- Функция антивозврата — блокировка движения лопастей в обратную сторону при повороте от 60° (под управлением контроллера СКУД).
- Фиксация лопастей в крайних положениях после прохода для предотвращения травматизма.
- Плавное движение лопастей за счет гидромеханического доводчика.
ПР1Ш/3М2 НЕРЖ оснащен цифровым магнитным датчиком углового положения штанг. Предусмотрены индикаторы состояния турникета и лампы, освещающие зону прохода (включение — с ПДУ). Питание турникета — 12 В DC (без БП в комплекте), системы подогрева — 24 В DC (с БП в комплекте). Потребляемая мощность турникета при несанкционированном проходе — до 42 Вт, при санкционированном проходе — 21 Вт, в режиме ожидания — 3 ~ 9 Вт (в зависимости от освещения). Потребляемая мощность системы подогрева — 60 Вт. Габариты — 1570*1600*2250 мм. Вес — 280 кг.
Комплектный пульт ДУ П2П-0-0Г
Пульт, заключенный в пластмассовый корпус, укомплектован трехкнопочным блоком клавиатуры и двумя светодиодными индикаторами. Для подключения к терминалу предусмотрен интерфейс типа 8P8C. Наработка на отказ — 1 000 000 нажатий. Рабочие температуры — +1 ?С… +50 ?С. Питание — 12 В DC (без адаптера в комплекте). Потребляемый ток — до 30 мА.
