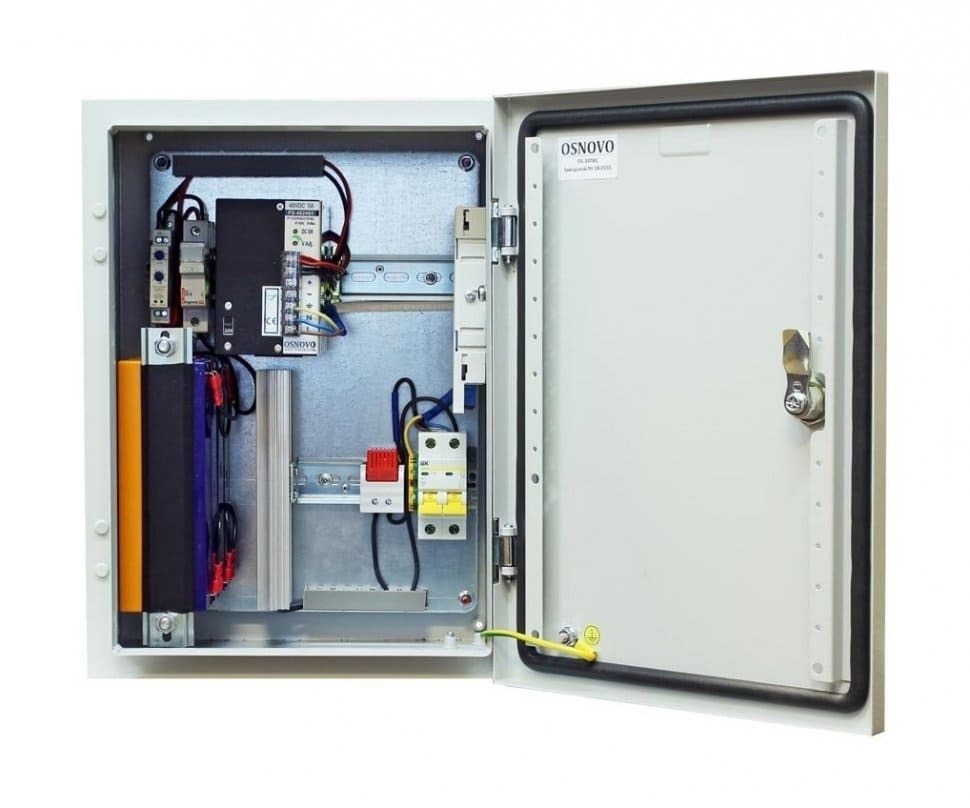

Станция Osnovo OS-34TB1 адаптирована к круглогодичной эксплуатации на улице: корпус соответствует стандарту защиты от пыли и влаги, рабочие температуры — –40 ?С... +50 ?С (без учета ветра), предусмотрен комплект гермовводов. Состоит из герметичного металлического бокса и комплекта оборудования:
- Оптического кросса: разъемное соединение для коммутации волоконно-оптического кабеля.
- Нагревателя (без вентилятора) для установки на DIN-рейку и нормально замкнутого термостата (отключение нагревателя при +15 ?С и выше).
- Блока питания PS-48240/I (DC 48 В, 240 Вт) для питания встраиваемого оборудования.
- Системы резервного питания термошкафа.
- Автоматического выключателя (2Р, 10 A).
Характеристики оптического кросса:
- Модуль на два SC-порта.
- Два оптических одномодовых пигтейла (SC 0.9 мм, 1.5 м).
- Ложемент на восемь КДЗС (два в комплекте).
- Размер — 183*113*22 мм.
Состав системы резервного питания:
- Реле контроля напряжения АКБ, 40 ~ 80 В, ток не более 10 A — защита от глубокого разряда.
- Четыре свинцово-кислотных аккумулятора 12 В емкостью 2.2 A·ч (общее напряжение — 48 В).
- Две плавкие вставки (для АКБ) 10 A, 400 В — защита от перегрузок и КЗ.
- Держатель для пластиковой вставки (для АКБ) на DIN-рейку, 20 А.
Система обогрева поддерживает внутри станции температуру в пределах от –7 ?С до +50 ?С. Питание — AC 100 ~ 240 В. Максимальная потребляемая мощность (с учетом обогрева и встроенного БП) — 340 Вт. Свободное место на верхней din-рейке под установку оборудования — 80 мм. Размер — 300*400*210 мм.
Комплектация:
- Уличная станция Osnovo OS-34TB1.
- Набор гермовводов.
- Пигтейлы оптические, SM, SC/UPC — 2 шт.
- Комплект для защиты сварного стыка (КДЗС) — 2 шт.
- Ключ от монтажного шкафа.
- Руководство по эксплуатации.
- Упаковка.
