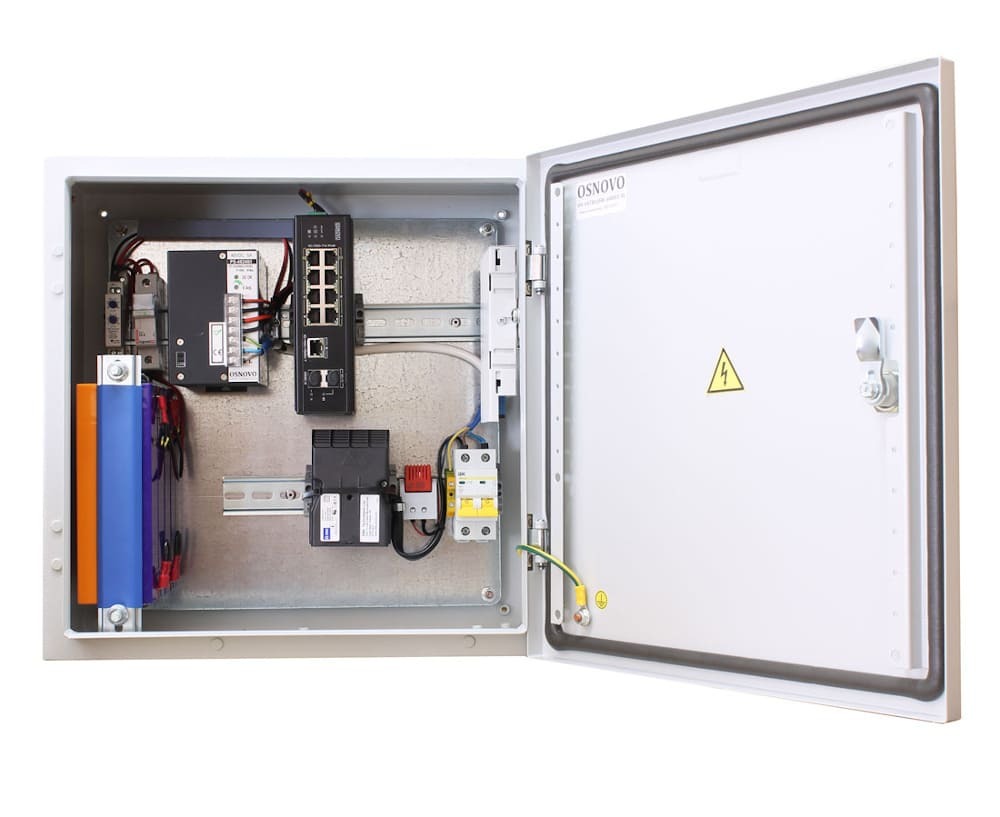

Osnovo OSS-44TB1(SW-60812/I) представляет собой неуправляемый промышленный РоЕ-коммутатор SW-60812/I, встроенный в шкаф уличной станции с оптическим кроссом OS-331
SW-60812/I
Коммутатор оснащен восемью FE-портами RJ-45 с поддержкой РоЕ, GE Uplink-портом RJ-45, двумя GE-слотами SFP. Поддерживает стандарты IEEE 802.3bt (60 Вт) для портов 1 и 2 по IEEE 802.3af (15.4 Вт на порт) и IEEE 802.3at (30 Вт на порт) для портов 3 ~ 8. Общий бюджет РоЕ — 240 Вт. Укомплектован переключателями режимов Extend Default VLAN и AutoCheck, клеммами для подключения основного и резервного питания (DC 48 ~ 57 В, БП в комплект не входят), реле аварийной сигнализации (DC 24 В, 1 A НО/НЗ) и заземления, LED-индикаторами тревоги, питания, подачи PoE, подключения устройств к RJ-45 и SFP-слотам.
Функциональность:
- Пропускная способность матрицы — 7.6 Гбит/с.
- Скорость переадресации пакетов — 1.488 mpps.
- Буфер пакетов — 1 Мбайт.
- Размер таблицы МАС-адресов — 8К.
- Пропускная способность матрицы — 7.6 Гбит/с.
- Передача данных на расстояние 250 м за счет снижения скорости до 10 Мбит/с.
- Изоляция портов (VLAN) для защиты от сетевого шторма.
- Режим антизависания Auto-Check (для РоЕ-портов).
- Топологии подключения — каскад, звезда.
- Автоопределение подключаемых РоЕ-устройств.
- Auto MDI/MDIX — автоопределение типа контакта для работы с прямыми и перекрестными кабелями.
- Защита от короткого замыкания и превышения максимального тока нагрузки.
Алюминиевый корпус соответствует стандарту защиты от пыли и влаги IP30, предусмотрена грозозащита (6 кВ). Рабочие температуры — –40 °C... +75 °C. Энергопотребление без РоЕ — 5 Вт. Размер — 165*50*115 мм.
OSS-44TB1
Электротехнический шкаф Osnovo OSS-44TB1 защищает оборудование от неблагоприятных погодных условий: корпус соответствует стандарту защиты от пыли и влаги IP66, рабочая температура — –60 °C… +50 °C. Укомплектован обогревателем, поддерживающим температуру внутри шкафа не ниже 0 °C, резервной свинцово-кислотной АКБ емкостью 2.2 А·ч, номинальным напряжением 12 В, блоком питания PS-48240/I, оптическим кроссом с двумя разъемами SC, автоматическим выключателем, двумя DIN-рейками, десятью гермовводами ?3.6 мм и одним ?6.4 мм.
Характеристики:
- Ширина — 400 мм.
- Высота — 400 мм.
- Глубина — 210 мм.
- Защита оборудования от перегрузки, КЗ.
- Рабочее напряжение выключателя — 220 В, ток — 10 А.
- Мощность БП — 240 Вт, напряжение — 48 V DC.
Потребляемая мощность обогревателя — 200 Вт. Материал корпуса — нержавеющая сталь.
