Назначение изделия
Предназначено для питания электромагнитного, электромеханического замка (защёлки), установленного на дверном полотне, посредством беспроводной передачи энергии от дверной коробки к дверному полотну.
Особенности
Устройство и принцип действия
? Принцип действия Promix- AD.ET.01 аналогичен работе беспроводного зарядного устройства.

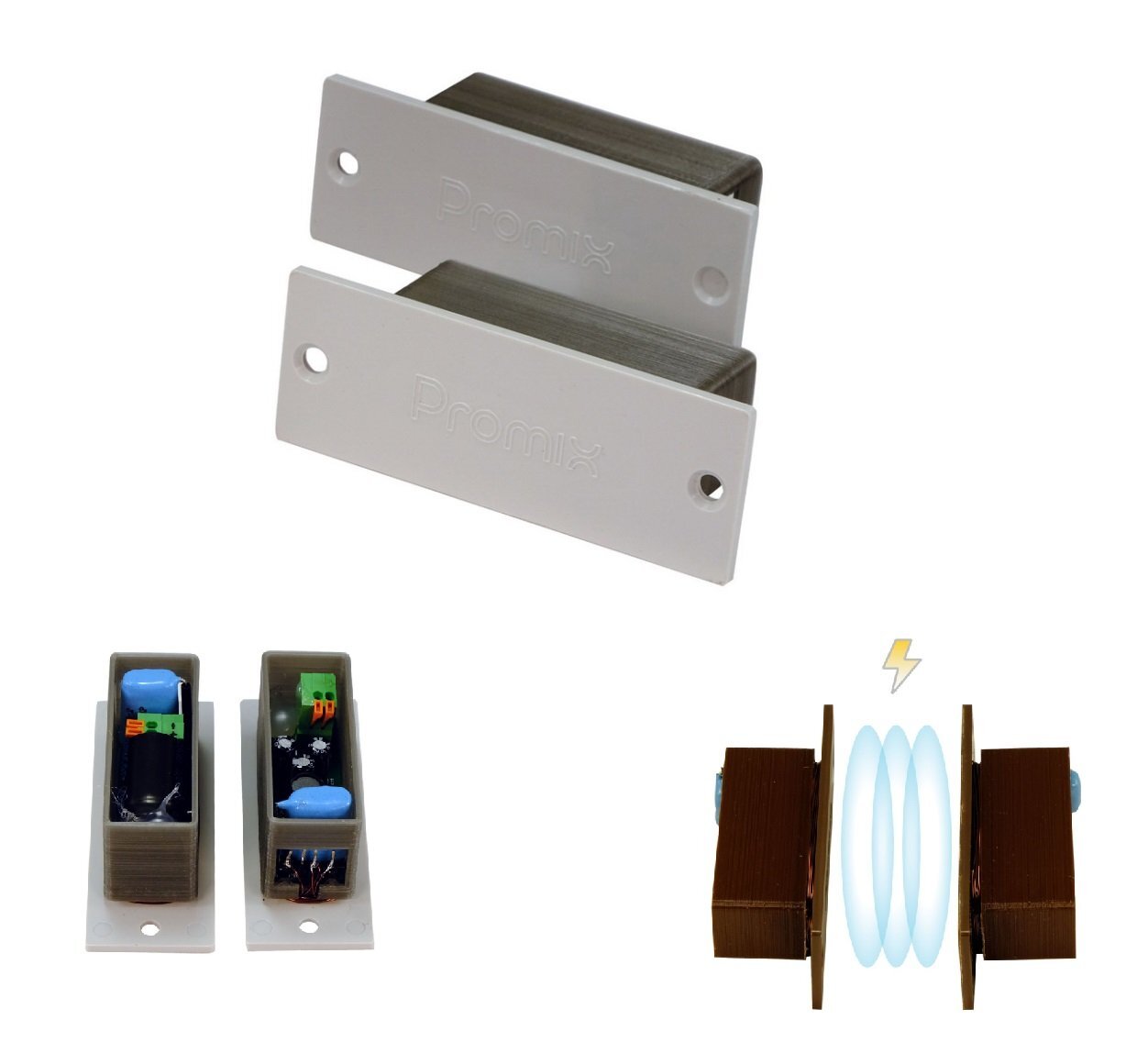

? Передатчик и приемник размещаются в пластиковых корпусах одинакового размера. В их передней части находятся встроенные антенны, закрытые лицевыми пластинами с отверстиями под крепеж.
? Внутри корпусов имеются платы управления передачей и приемом электрической энергии с контактными зажимами для подсоединения проводов.
? При подключении передатчика к внешнему источнику питания, приемником будет вырабатываться напряжение 12 В, обеспечивающее работу замка или другого устройства с аналогичными электрическими параметрами.
? Для сохранения дизайна помещения, провода питания передатчика рекомендуется прокладывать внутри дверной коробки.
? Рабочая величина зазора между приемником и передатчиком 2 – 10 мм. Более подробные сведения о характеристиках, и способе монтажа устройства содержатся в руководстве по эксплуатации.
Видеоматериалы
Напряжение, В 12 DC | Масса не более, кг 0.1 |
Потребляемый ток, А 0.5 | Габаритные размеры, мм 75х28х27 |
