Назначение изделия

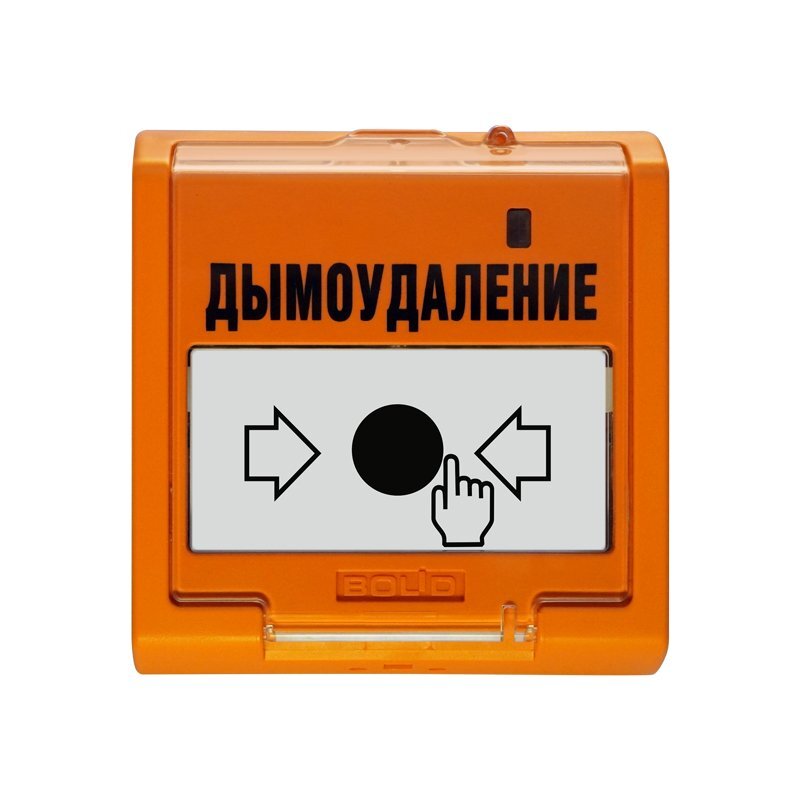

Устройство дистанционного пуска электроконтактное «УДП 513-3М исп.02» применяется в системах пожарной сигнализации и автоматического пожаротушения, предназначено для запуска систем дымоудаления.
Особенности
Электропитание УДП осуществляется от входа сигнализации приёмно-контрольных блоков: «С2000-4», «Сигнал-20П», «С2000-АСПТ», «Сигнал-10», приёмно-контрольного прибора «Сигнал-20М» или аналогичных, обеспечивающих напряжение в шлейфе до 30 В и ограничивающих ток на уровне не более 25 мА. Конструктивно соответствует классу В по ГОСТ Р 53325-2012.
УДП рассчитан на непрерывную круглосуточную работу, относится к восстанавливаемым, периодически обслуживаемым изделиям.
Дополнительное оборудование
Знак или наклейка
(205344) Пластик (F-10) Кнопка включения установок (систем) (200х200), пластик
(205497) Пластик Фотолюм. (F-10) (200х200) Кнопка включения установок (200х200), пластик фотолюм
(205650) Плёнка (F-10) Кнопка включения установок (систем) пожарной автоматики 200х200, пленка
(205803) Плёнка Фотолюм. (F-10) Кнопка включения установок (200х200), плёнка фотолюм
Кожух защитный
(264495) ST-ER100SM, защитный кожух для устройств разблокировки
(306123) ЗСК-535 защитный сетчатый кожух для ИПР
(317054) Защитный кожух ЗК-5 для ИПР
(347881) ЗСК 101 (белый), защитный кожух для ручных пожарных извещателей
(347883) ЗСК 109 (белый), защитный кожух для ИПР с открывающейся крышкой
(347885) ЗСК 112 (белый), защитный кожух для ручных пожарных ИПР 513-3АМ
(347889) ЗСК 115 (белый), защитный кожух для ИПР 513-10 Рубеж
(307832) ЗСК-212 защитный сетчатый кожух для ДИП, ИП, кожух защитный
Тип извещателя 2/4 проводный | Максимальный коммутируемый ток, не более, мА 25 |
Световая индикация "Дежурный режим"; "Пуск дымоудаления" | Степень защиты IP20 |
Ток потребления, мА: | Диапазон рабочих температур, °С -30…+55 |
- в дежурном режиме не более 0.05 | Габаритные размеры мм 94х94х54 |
Максимальное коммутируемое напряжение, не более, В 30 | Масса, не более, кг 0.2 |
