Назначение изделия

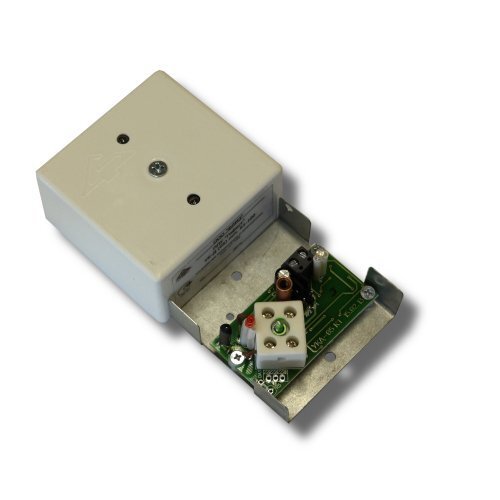

Устройство УКД(05)-К1 исп. КМ-О входит в состав многокомпонентного прибора управления пожарного ППУ «Гефест» и является исполнительным устройством, которое включается в диагностируемую линию связи (ЛС) управляющего устройства: центральный блок ЦБ, устройств контроля линий связи и пуска УКЛСиП(Б) или УКЛСиП(РП).
Устройство предназначено для управления оповещателями, подключаемыми к выходу и являющимися для устройства нагрузкой.
Особенности
Выход устройства сконфигурирован для управления оповещателями, включаемыми по команде «Пуск». В этом варианте конфигурирования устройство обеспечивает контроль линии связи с оповещателями с помощью оконечного элемента ОЭ-05.
Применение устройства УКД(05)-К1 исп. КМ-О позволяет:
- включать в одну контролируемую по всей длине линию связи оповещатели в режиме постоянного включения (светоуказатели «Выход», «Насосная станция» и т. п.) и оповещатели, включаемые по сигналу «Пожар» (сирены, табло «Пожар» и т.п.);
- контролировать линию связи со световыми оповещателями и звуковыми оповещателями на обрыв и короткое замыкание;
- формировать сигнал «Неисправность» при выявлении неисправности в локальной линии связи и транслировать его через УКЛСиП(Б) или УКЛСиП(РП) в любую систему пожарной сигнализации;
- отсекать неисправное ответвление с оповещателем от линии связи при коротком замыкании по любым причинам, в том числе при повреждении оповещателя в результате пожара в помещении, при этом работоспособность всей остальной линии оповещения сохраняется
Напряжение питания, B: | Выходной ток, мА: |
- по соединительной линии 10.5…28 | - минимальный ток нагрузки 6 |
Ток потребления, мА: | - максимальный ток нагрузки 500 |
- в дежурном режиме не более 12 | Степень защиты IP41 |
- в режиме «ПУСК» 22 | Габаритные размеры мм 72х72х36 |
