Назначение изделия

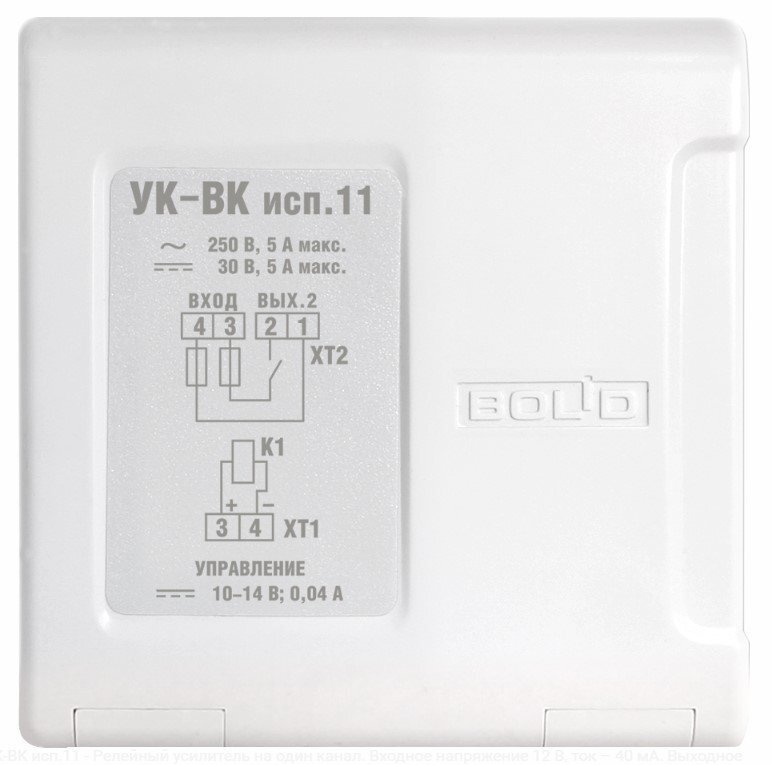

Устройство коммутационное УК-ВК в системах охранной сигнализации и контроля доступом предназначено для коммутации исполнительных устройств (ламп, сирен, видеокамер, электромагнитных замков и т.д.) в сети переменного тока номинальным напряжением 220 В или в цепях постоянного тока до 30 В путём замыкания, размыкания и переключения контактов реле. В системах пожарной сигнализации устройство предназначен для передачи стартового импульса на прибор пожарный управления.
Количество каналов коммутации 1 | - переменное 250 |
Тип контактов Нормально разомкнутые; на замыкание | Максимальный коммутируемый ток, А: |
Параметры управляющего сигнала: | - постоянный 5 |
- управляющее напряжение, В 10…14 | - переменный 5 |
- управляющий ток, А 0.028…0.038 | Степень защиты IP30 |
Максимальное коммутируемое напряжение, В: | Диапазон рабочих температур, °С -30…+50 |
- постоянное 30 | Габаритные размеры мм 102х107х39 |
