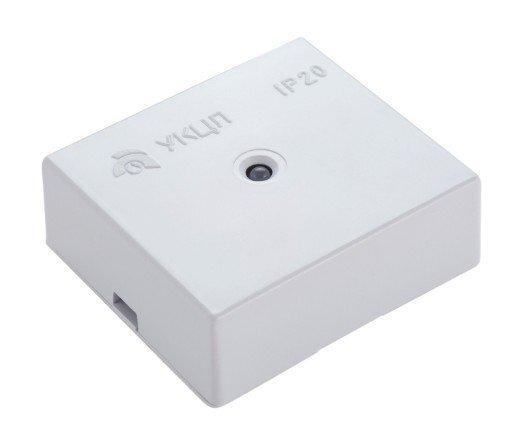

Назначение изделия
Предназначено для контроля цепи пуска исполнительных устройств (модулей пожаротушения) на "ОБРЫВ", световой индикации состояния цепи, передачи сигнала на ППУ и запуск исполнительных устройств по сигналу от ППУ.
- Напряжение питания, В 12…24
- Сигнал на "ЗАПУСК" исполнительных устройств от ППУ, длительностью не менее 0, 1 сек. и током от 0, 2А 8…26В
- Количество подключаемых исполнительных устройств к УКЦПиТ, шт. 1
- Потребляемая мощность:
- - в дежурном режиме, мА, не более 50
- - в аварийном режиме, мА, не более 20
- Коммутируемое напряжение УКЦиП в цепь пуска исполнительного устройства, В:
- - при напряжении питания 12В 10
- - при напряжении питания 24В 20
- Ток пуска длительностью от 5, 0 мсек., А, не менее 1.0
- Сопротивление цепи пуска исполнительного устройства, Ом от 0.5 до 50
- Длина провода от УКЦиП до исполнительного устройства, м, не более 1.5
- Степень защиты IP20
- Габаритные размеры, мм 75х67х27
- Диапазон рабочих температур, °С -40…+80
- Масса, не более, кг 0.07
