Назначение изделия

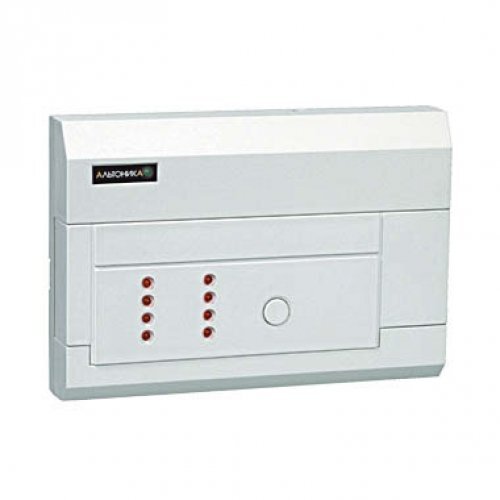

Приемник RS-201R-входит в состав аппаратуры радиоуправления охранной системы централизованной охраны Lonta OPTIMA и предназначен для приема по радиоканалу сигналов тревоги от носимых радиокнопок и стационарных передатчиков этой системы с отображением номера сработавшего передатчика, подачей звуковых сигналов и выдачей тревожных извещений на различные приемно-контрольные приборы путем переключения контактов сигнального реле.
Особенности
К приемнику можно подключить внешний модуль расширения с отдельными реле или выходами "открытый коллектор" на каждый передатчик.
Дальность передачи тревожных радиосигналов от радиокнопки RS-201TK в условиях прямой видимости достигает 15 км, от стационарных передатчиков – 20 км. Реальная дальность передачи зависит от наличия препятствий распространению радиоволн, интенсивности радиопомех, типа антенны передатчика и т.п. К приемнику можно подключить выносную антенну, что позволяет существенно увеличить радиус действия системы, особенно в сложных условиях застройки.
Дополнительное оборудование
(225390) - RS-201TK, Радиокнопка тревожная носимая, дальность до 5 км
(227847) - RS-201TK2, Радиокнопка тревожная носимая, дальность до 5 км
(241004) - RS-201TK3, Радиокнопка тревожная стационарная, дальность до 5 км
(020128) - RR-701X-OK, Модуль расширения на 10 выходов "ОК", ? 36 В/ 30 мА, НЗ или НО (програм.)
(020127) - RR-701X-RL, Модуль расширения на 10 реле (НЗ-Общ-НР), ? 12 В/ 2 А
(020110) - Антенна АШ-433
(210719) - Антенна АК-433 (разъем)
(253292) - Антенна АК-433к SMA
(278538) - БИРП-20, Источник питания 12 В, 2 А
(008040) - Аккумулятор 12 В, 7 А*ч
Параметры радиоканала: | Напряжение питания, B: |
- рабочая частота, МГц 433.92 | - от внешнего источника питания 10…15 |
- количество регистрируемых устройств 8 | Ток потребления, мА: |
Параметры релейных выходов: | - не более 200 |
- кол-во релейных выходов 1 | Диапазон рабочих температур, °С -20…+40 |
- коммутируемое напряжение, В 72 | Габаритные размеры мм 160х110х32 |
- коммутируемый ток, мА 100 | Масса, не более, кг 0.2 |
