Назначение изделия

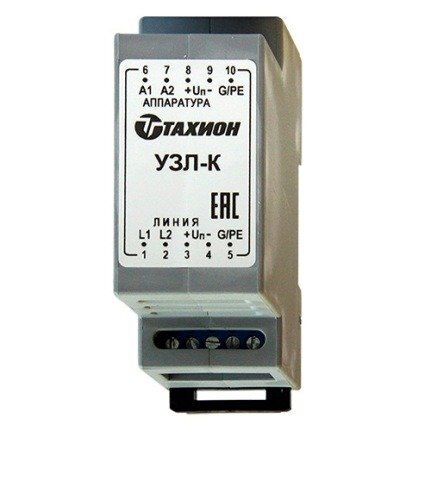

УЗЛ-К предназначено для защиты протяженных симметричных и несимметричных, в том числе интерфейсных линий напряжением до 12В, и цепи питания напряжением 12/24В постоянного тока от наведенных напряжений, вызванных электромагнитными импульсами высоких энергий (грозовыми разрядами).
Особенности
Устройство выпускается в корпусированном исполнении и предназначено для установки на DIN-рейку.
Напряжение ограничения, В 7.5 | Потери в цепи сигнала при сопротивлении нагрузки 75 Ом, дБ 1 |
Номинальный ток, мА 50 | Сопротивление в цепи сигнала, Ом 10 |
Напряжение ограничения по цепи питания 12/24, В DC 16 (28) | Потери в цепи питания, В 0.5 |
Номинальный ток в цепи питания, А 1.3 | Сопротивление в цепи питания, Ом 0.5 |
Импульсный разрядный ток при длительности импульса 8/20мкс, кА 10 | Диапазон рабочих температур, °С -40…+50 |
Габаритные размеры мм 86х34х56 |
