Назначение изделия

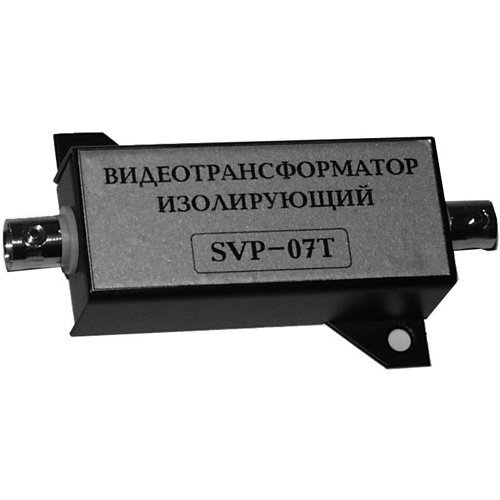

Устройство SVP-07T предназначено для гальванической развязки передающего и приемного оборудования при передаче телевизионного сигнала по коаксиальным линиям связи. Трансформатор включается последовательно в разрыв коаксиальной видеолинии, тем самым разрывая цепь помехи по внутреннему и внешнему проводникам кабеля. Устройство позволяет устранить фоновые помехи на изображении, возникающие из-за "земляных токовых петель" при разности потенциалов между точками заземления оборудования.
Особенности
Видеотрансформатор выполнен на базе магнитопровода с использованием ленточных кольцевых сердечников из аморфных сплавов железа и кобальта. Дополнительная специальная термическая обработка сердечников обеспечивает требуемые электромагнитные параметры магнитопровода, что позволяет транслировать видеосигнал в полной полосе частот без ухудшения качества получаемого изображения.
SVP-07T может использоваться в системах дуплексной передачи разнотипных сигналов по одному коаксиальному кабелю. Например, видеосигнал и коды телеметрии.
Отсутствие электропитания и регулировок дает возможность при монтаже включать видеотрансформатор в любом удобном месте.
Входное и выходное сопротивления, Ом 75 | Неравномерность частотной характеристики, дБ менее 3 |
Полоса рабочих частот, МГц 50 Гц- 7 МГц | Диапазон рабочих температур, °С -25…+55 |
Уровень входного сигнала, В 0.5-1.5 | Габаритные размеры мм 93х50х20 |
