Назначение изделия

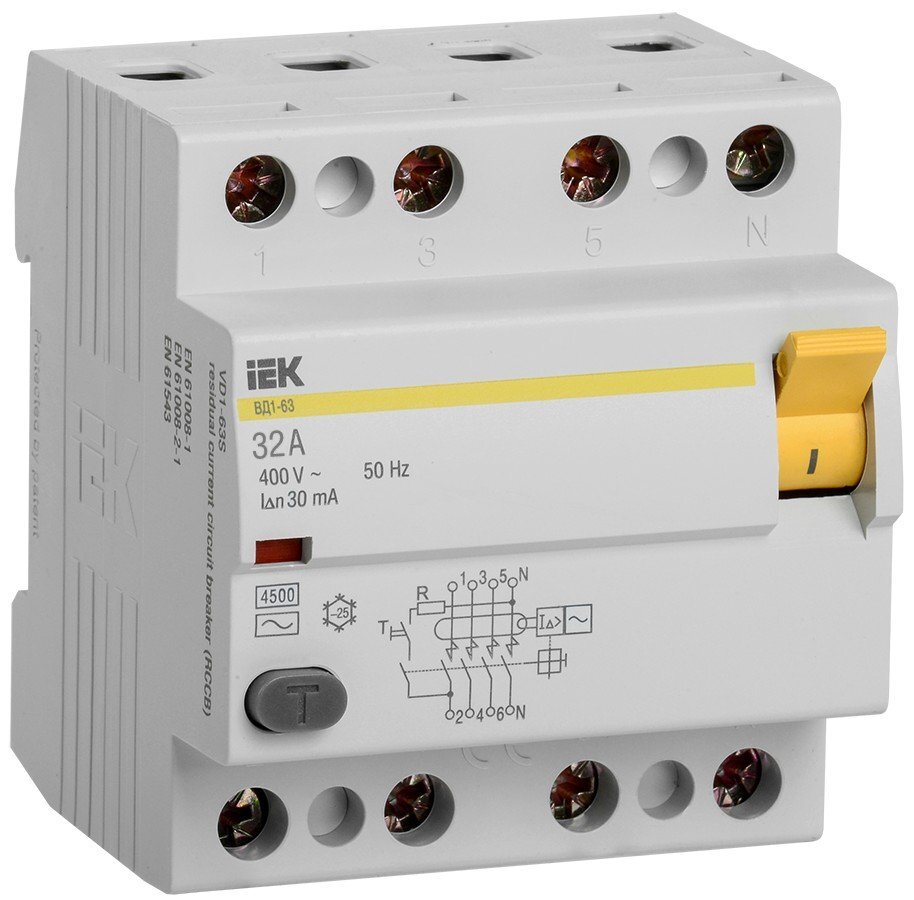

Быстродействующий защитный выключатель, реагирующий на дифференциальный ток, без встроенной защиты от сверхтоков. Предназначен для защиты человека от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям электроустановок и предотвращает возникновение пожаров вследствие протекания токов утечки на землю. Не имеет собственного потребления электроэнергии и обладает высокой механической износостойкостью.
Особенности
- электромеханическая схема без электронных компонентов.
- наиболее надежная защита человека при прямом прикосновении к токоведущим частям.
- независимый индикатор положения контактов.
- широкий диапазон рабочих температур от -25°С до +50°С.
- не имеет собственного потребления электроэнергии и сохраняет работоспособность при обрыве нулевого проводника.
- насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
- наличие кнопки ТЕСТ для проверки работоспособности устройства и правильности подключения.
- быстрый монтаж с помощью защелки с двойным фиксированным положением.
- условный ток короткого замыкания 4,5кА.
Число полюсов 4 | Индикатор положения контактов (на лицевой панели) Есть |
Номинальный ток, А 32 | Электрическая износостойкость, циклов В-О, не менее 4 000 |
Номинальное напряжение, В 400 | Механическая износостойкость, циклов В-О, не менее 10000 |
Номинальный отключающий дифференциальный ток, мА 30 | Максимальное сечение присоединяемых проводов, мм? 50 |
Тип тока утечки АС | Степень защиты IP20 |
Номинальная отключающая способность, А 4 500 | Диапазон рабочих температур, °С -25…+45 |
Ширина по количеству модульных расстояний 4 |
