Назначение изделия

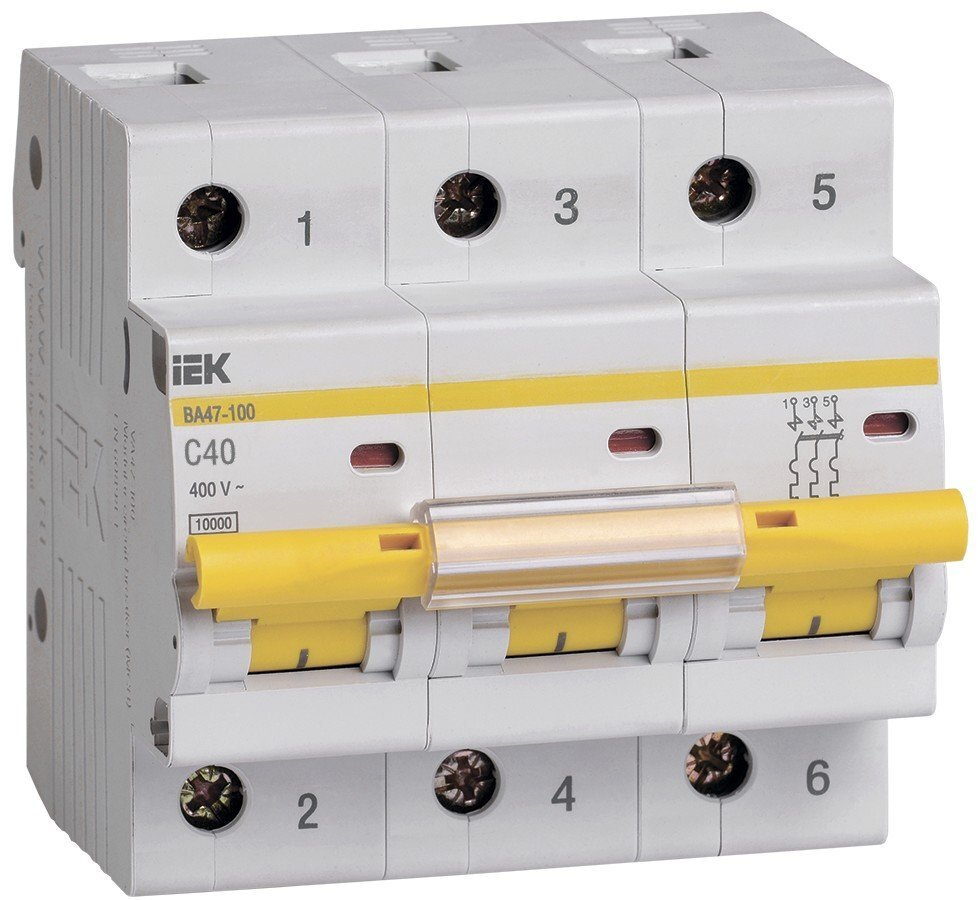

Автоматические выключатели ВА47-100 предназначены для защиты распределительных и групповых цепей, имеющих активную и индуктивную нагрузки.
Рекомендуются к применению во вводно-распределительных устройствах бытовых и промышленных электроустановок.
Особенности
- два типа защиты от перегрузки и короткого замыкания.
- полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
* контакт состояния КС47;
* контакт состояния КСВ47;
* расцепитель минимального напряжения РММ47;
* расцепитель независимый РН47.
- независимый индикатор положения контактов.
- защёлка на DIN-рейку с двойным фиксированным положением.
- усовершенствованная более широкая рукоятка выключателя с увеличенной площадью контакта.
- насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
- увеличенная коммутационная способность 10000А позволяет устанавливать ВА47-100 в качестве вводных автоматических выключателей.
Дополнительное оборудование
Шина
(339932) Шина соед. типа PIN (pin-01-63), шина соед. типа PIN
(339936) Шина соед. типа PIN (pin-01-63-12), шина соед. типа PIN
(276734) Шина соединительная типа PIN (12 штырей) 1Р 63А 22см (YNS21-1-063-22-12)
(239063) Шина соединительная типа PIN (штырь) 1Р 63А 1м (YNS21-1-063)
(339934) Шина соед. типа PIN (pin-03-63), шина соед. типа PIN
(339933) Шина соед. типа PIN (pin-03-100), шина соед. типа PIN
(339935) Шина соед. типа PIN (pin-03-100m), шина соед. типа PIN
(339937) Шина соед. типа PIN (pin-03-63-12), шина соед. типа PIN
(333825) Шина соединительная типа PIN (12 штырей) 3Р 63А 22см (YNS21-3-063-22-12)
(317612) Шина соединительная типа PIN (штырь) 3Р 63А 1м (YNS21-3-063)
Аксессуар для клемм
(339925) Зажим на DIN-рейк (ahdw-211), зажим на DIN-рейку
(311097) T 30 CL (50 шт), упор на DIN-рейку
(244716) WAGO 249-116 безвинтовой стопор
(307970) Зажим на DIN-рейку пластиковый, 1 винт EW EKF PROxima (ahdw-ew)
(352628) Ограничитель на DIN-рейку (металл) (SQ0804-0001), ограничитель на DIN-рейку
(250782) Ограничитель на DIN-рейку (металл) (YXD10)
(325697) Торцевой фиксатор 5мм BTO (ZBT008)
(325698) Торцевой фиксатор на рейку 35мм, ширина 9,5 мм (UK-E)
Число полюсов 3 | Электрическая износостойкость, циклов В-О, не менее 6 000 |
Номинальный ток, А 40 | Механическая износостойкость, циклов В-О, не менее 20 000 |
Номинальное напряжение, В 400 | Максимальное сечение присоединяемых проводов, мм? 35 |
Номинальная отключающая способность, А 10 000 | Степень защиты IP20 |
Характеристики срабатывания электромагнитного расцепителя С | Диапазон рабочих температур, °С -40…+50 |
Индикатор положения контактов (на лицевой панели) Есть | Ширина по количеству модульных расстояний 4.5 |
