Назначение изделия

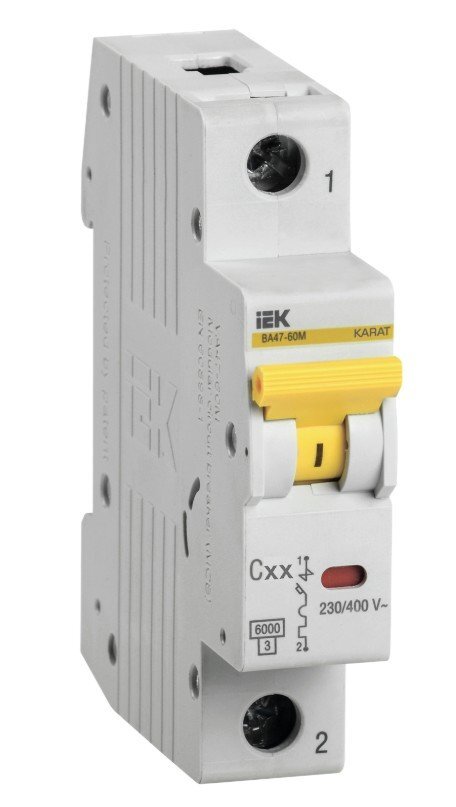

Выключатели ВА47-60М выполняют функции автоматического отключения электроустановки при появлении сверхтоков и оперативного управления участками электрических цепей.
Устройства прекрасно подходят для применения в групповых щитках (квартирные и этажные), а также в учетно-распределительных щитах административных и жилых зданий.
Особенности
- два типа защиты от сверхтоков – тепловая и электромагнитная.
- широкая рукоятка для удобства включения/выключения автоматического выключателя.
- защелка на DIN-рейку с двойным фиксированным положением.
- насечки на контактных зажимах снижают тепловые потери и увеличивают механическую прочность соединения.
Дополнительное оборудование
Шина
(339932) Шина соед. типа PIN (pin-01-63), шина соед. типа PIN
(339936) Шина соед. типа PIN (pin-01-63-12), шина соед. типа PIN
(276734) Шина соединительная типа PIN (12 штырей) 1Р 63А 22см (YNS21-1-063-22-12)
(239063) Шина соединительная типа PIN (штырь) 1Р 63А 1м (YNS21-1-063)
(339934) Шина соед. типа PIN (pin-03-63), шина соед. типа PIN
(339933) Шина соед. типа PIN (pin-03-100), шина соед. типа PIN
(339935) Шина соед. типа PIN (pin-03-100m), шина соед. типа PIN
(339937) Шина соед. типа PIN (pin-03-63-12), шина соед. типа PIN
(333825) Шина соединительная типа PIN (12 штырей) 3Р 63А 22см (YNS21-3-063-22-12)
(317612) Шина соединительная типа PIN (штырь) 3Р 63А 1м (YNS21-3-063)
Аксессуар для клемм
(339925) Зажим на DIN-рейк (ahdw-211), зажим на DIN-рейку
(311097) T 30 CL (50 шт), упор на DIN-рейку
(244716) WAGO 249-116 безвинтовой стопор
(307970) Зажим на DIN-рейку пластиковый, 1 винт EW EKF PROxima (ahdw-ew)
(352628) Ограничитель на DIN-рейку (металл) (SQ0804-0001), ограничитель на DIN-рейку
(250782) Ограничитель на DIN-рейку (металл) (YXD10)
(325697) Торцевой фиксатор 5мм BTO (ZBT008)
(325698) Торцевой фиксатор на рейку 35мм, ширина 9,5 мм (UK-E)
Число полюсов 1 | Механическая износостойкость, циклов В-О, не менее 20000 |
Номинальный ток, А 6 | Максимальное сечение присоединяемых проводов, мм? 1…25 |
Соответствие стандартам ТР ТС 004/2011; ТР ЕАЭС 037/2016 ГОСТ IEC 60898-1 | Степень защиты IP20 |
Номинальное напряжение, В 230/400 | Диапазон рабочих температур, °С -40…+50 |
Номинальная отключающая способность, А 6000 | Ширина по количеству модульных расстояний 1 |
Характеристики срабатывания электромагнитного расцепителя С | Возможность присоединения к контактным зажимам соединительных шин PIN (штырь); FORK (вилка) |
Индикатор положения контактов (на лицевой панели) Есть | Условия эксплуатации УХЛ4 |
Электрическая износостойкость, циклов В-О, не менее 8000 | Габаритные размеры, мм 84х71х18 |
