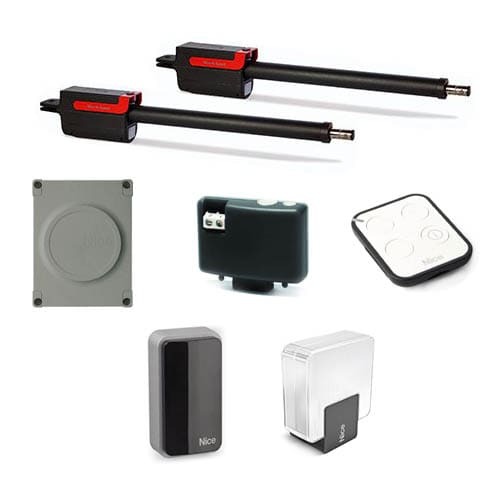

Комплект Nice TTN3724HSBDKIT для автоматизации распашных ворот со створками шириной до 3.7 м, весом до 450 кг состоит из двух электромеханических приводов TTN3724HS, блока управления MC824H, приемника OXIBD и двух пультов ДУ ON3EBD (приемник и передатчики с обратной связью).
TTN3724HS
Привод линейного типа поддерживает работу в непрерывном режиме, блокировку и разблокировку механическим ключом, перемещение створок вручную без разблокировки мотор-редуктора. Материал корпуса — алюминиевый сплав с полиэстеровым покрытием, штоки — нержавеющая сталь.
Характеристики:
- Длина хода — 510 мм.
- Скорость без нагрузки — 0.025 м/с.
- Максимальный угол распахивания створки — 110?.
- Распахивание створки на 90? за 12 с.
- Номинальная нагрузка — 150 Н, максимальная — 1900 Н.
- Защита от пыли и влаги — IP54, рабочие температуры — –20 ?С… +55 ?С.
- Питание — 24 В DC (от блока управления), мощность: номинальная — 40 Вт, максимальная — 150 Вт.
- Размер — 910*105*170 мм, вес — 8 кг.
OXIBD
4-канальный приемник (433.92 МГц) работает по радиопротоколу Nice (дальность связи — до 500 м за счет ячеистой технологии), поддерживает 2-стороннюю систему кодирования BD, отправку данных о состоянии автоматики и полученной команде, оборудован LED-индикатором и антенной. Емкость памяти — 1024 односторонних и 750 двусторонних передатчиков. Чувствительность — –108 дБм. Питание — 5 В DC (от блока управления). Защита от пыли и влаги — IP20. Рабочие температуры — –20 ?С… +55 ?С. Размер — 49.5*41.9*18 мм, вес — 22 г.
MC824H
Блок управления оснащен разъемами SM и IBT4N, тремя кнопками с LED-подсветкой, LED-индикаторами входов, программирования и уведомлений о необходимости ТО, плавким предохранителем для двигателей, зажимами, переключателями и клеммами. Поддерживает распознавание и запоминание подключенных устройств (система BlueBus), программирование дополнительных функций двух уровней, подключение электрозамка, сигнального мигающего устройства, антенны, резервное питание от АКБ PS324 или солнечной панели.
Характеристики:
- Амперометрическая система проверки подключаемых приводов.
- Настройка параметров приводов: скорости, усилия и реверсивного движения, задержки (5 ~ 180 с.).
- Режимы многоквартирного дома, частичного открывания (восемь уровней), энергосбережения.
- Контроль положения створки.
- «Фототест» — подтверждения работоспособности устройств безопасности перед выполнением операций.
- «Двигать в любом случае» — срабатывание при любом состоянии устройств безопасности.
- Рабочие температуры — –20 ?С… +55 ?С, защита от пыли и влаги — IP54.
- Питание — 230 В AC, энергопотребление — 200 Вт.
- Размер — 310*232*122 мм, вес — 4.1 кг.
ON3EBD
3-канальный пульт ДУ (433.92 МГц) с динамически изменяемым кодом оснащен тремя функциональными и информационной кнопками. Питание — литиевая батарея (3 В) CR2032. Рабочие температуры — –5 ?C... +55 ?C. Защита корпуса от пыли и влаги — IP40. Размер — 45*56*11 мм. Вес — 18 г.
