Назначение изделия

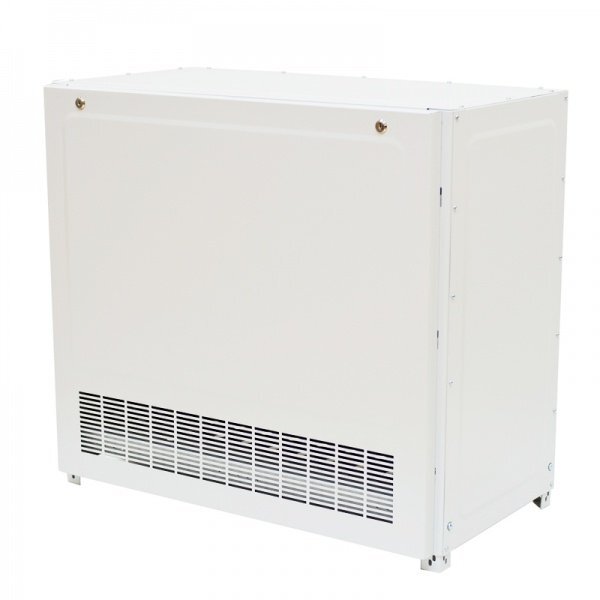

Модульный батарейный стеллаж MBS-02 разработан для совместного применения с моделями однофазных ИБП «Штиль» серии «ST» напольного исполнения мощностью 1-20 кВА. Устройство представляет собой закрытый съемными защитными панелями сборно-разборный металлический каркас, позволяющий компактно размещать аккумуляторные батареи для обеспечения требуемого времени автономной работы ИБП. Симметричная конструкция и доступ к аккумуляторным батареям с каждой стороны позволяет наиболее оптимально устанавливать стеллаж с учетом геометрии помещения и габаритов предоставленного для установки места. Также конструкция имеет возможности масштабирования как в высоту, так и в ширину/глубину.
Батарейный стеллаж MBS-02 обладает следующей вместимостью (ёмкость и количество устанавливаемых АБ 12 В):
26 Ач – 16 шт.;
55, 75 Ач – 8 шт.;
65, 90, 100 Ач – 6 шт.
Стеллаж подключается к ИБП с помощью батарейного кабеля TD50A-TD50A.
Рекомендуется дополнительная установка совместно со стеллажом модуля защиты батарей «Штиль» серии BPM с автоматическим выключателем или предохранителем аккумуляторных батарей.
Комлектация
Батарейный стеллаж MBS-02 - 1 шт.
Полка для АБ - 2 шт.
Комплект метизов для соединения деталей стеллажа - 1 шт.
Замок почтовый с металлическим ключом - 2 шт.
Инструкция по монтажу - 1 шт.
Дополнительное оборудование
(332760) - S-10-1, Комплект батарейный для стеллажа MBS-02; применяемые АКБ 12 В 26 Ач; болт М5.
(332764) - S-20-1, Комплект батарейный для стеллажа MBS-02; применяемые АКБ 12 В 26 Ач; болт М5.
(332755) - S-02-2, Комплект батарейный для стеллажа MBS-02; применяемые АКБ 12 В 55/65/75 Ач; болт М6.
(332758) - S-03-2,Комплект батарейный для стеллажей MBS-01, MBS-02, MBS-03; применяемые АКБ 12 В 33/40/55/65/75 Ач; болт М6.
(332756) - S-02-3,Комплект батарейный для стеллажей MBS-02, MBS-04; применяемые АКБ 12 В 90/100/120/150/200 Ач; болт М8.
