Назначение изделия

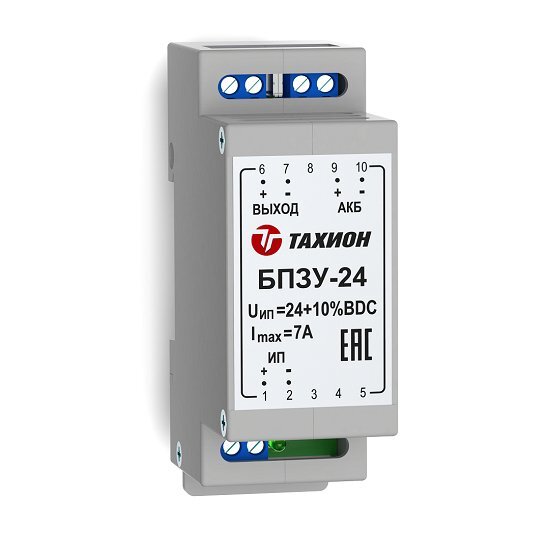

Блок переключения питания с зарядным устройством БПЗУ-24 предназначен для создания системы бесперебойного питания с использованием внешнего источника питания 24В и двух аккумуляторных батарей.
Особенности
- питание аппаратуры стабилизированным напряжением от источника питания при наличии напряжения в электрической сети 220В;
- автоматический переход на резервное питания от АКБ при пропадании электрической сети;
- оптимальный заряд АКБ при наличии напряжения в электрической сети;
- защиту АКБ от глубокого разряда и короткого замыкания;
- индикацию наличия входного, выходного напряжения и работы от АКБ.
Дополнительное оборудование
(307357) - УКП-12-24, Устройство компенсации временного прерывания
Тип устройства Блок переключения питания с зарядным устройством | Тип используемого аккумулятора 12 В 9 А·ч |
Световая индикация "Наличие сети"; "Состояние аккумуляторной батареи"; "Нагрузка" | Количество аккумуляторов, шт 2 |
Напряжение питания, B: | Защита от короткого замыкания Есть |
- от внешнего источника питания 24 | Защита аккумулятора от глубокого разряда Есть |
Выходное напряжение, В: | Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В 19.8…20.5 |
- при питании от внешнего источника питания 24 | Ток заряда аккумуляторной батареи, А 1.0 |
- при питании от аккумуляторной батареи 19…27 | Степень защиты IP20 |
Выходной ток, А: | Диапазон рабочих температур, °С -40…+60 |
- максимальный при наличии основного питания 7 | Габаритные размеры мм 89х58х35 |
