Назначение изделия
Устройство предназначено для обеспечения бесперебойным питанием систем охранно-пожарной сигнализации, систем видеонаблюдения, средств связи, телекоммуникационного оборудования и других потребителей с номинальным напряжением питания 48В постоянного тока.
Кроме того, изделие может использоваться в качестве зарядного устройства для свинцово-кислотных АКБ номинальным напряжением 48В и емкостью 12...120 Ач
Особенности
- ограничение тока заряда АКБ и возможность выбора одного из трёх значений тока ограничения;
- автоматический переход в режим резервного питания нагрузок от внешней АКБ;
- защита нагрузки от токовой перегрузки посредством плавкого предохранителя;
- защита устройства и нагрузки от неправильного подключения (переполюсовки) клемм АКБ;
- защита от короткого замыкания клемм АКБ;
- контроль наличия АКБ;
- защита АКБ от глубокого разряда в режиме «РЕЗЕРВ» путем отключения нагрузки от АКБ;
- защита нагрузки потребителя от аварийного повышения напряжения на выходе источника путем автоматического отключения нагрузок;

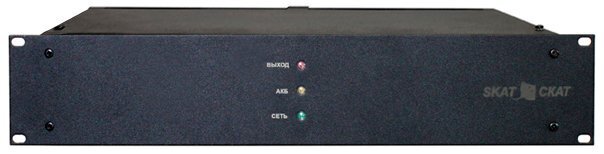

- светодиодная индикация наличия напряжения электрической сети: «СЕТЬ»;
- светодиодная индикация состояния внешней АКБ: «АКБ»;
- светодиодная индикация состояния напряжения выхода: «ВЫХОД»;
- выдача информационных диагностических сообщений (подключение внешних цепей индикации) и (или) управление внешними устройствами автоматики замыкающими контактами пяти реле сигнальных выходов;
- защита питающей сети от короткого замыкания в источнике посредством плавкого предохранителя;
- возможность восстановления работоспособности источника при подключении исправной и заряженной внешней АКБ и отсутствии напряжения питающей сети («холодный запуск»).
Тип устройства Источник вторичного электропитания резервированный | - номинальный при наличии основного питания 10 |
Световая индикация "Питание от сети"; "Питание от батареи";"Авария" | - максимальный при наличии основного питания 10 |
Диагностические выходы тип "СК": “Авария"; "Разряд АКБ"; "Авария АКБ"; "Авария выхода"; "Авария сети" | Тип используемого аккумулятора 12 В 12…120 Ач |
Напряжение питания, B: | Количество аккумуляторов, шт 4 |
- от сети переменного тока 170…250 | Защита от короткого замыкания Есть |
Выходное напряжение, В: | Защита аккумулятора от глубокого разряда Есть |
- при питании от сети переменного тока 46…58 | Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В 43…43.5 |
- при питании от аккумуляторной батареи 43…52 | Ток заряда аккумуляторной батареи, А 10; 6; 4; 2 |
Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более 150 | Степень защиты IP20 |
Выходной ток, А: | Диапазон рабочих температур, °С -10…+40 |
Габаритные размеры мм 483х384х88 |
