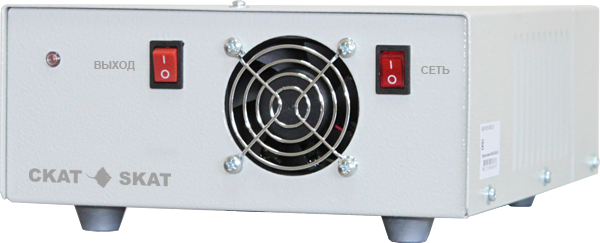

Назначение изделия
Источник предназначен для обеспечения бесперебойным питанием средств связи, телекоммуникационного оборудования и других потребителей с номинальным напряжением питания 48 В постоянного тока.
Особенности
- температурная компенсация напряжения заряда АКБ;
- автоматический переход в режим резервного питания нагрузки от АКБ;
- защита АКБ от глубокого разряда;
- возможность питания нагрузки в резервном режиме непосредственно с клемм АКБ;
- возможность параллельного подключения нескольких источников к одной АКБ с целью увеличения тока заряда АКБ;
- электронная защита источника от токовой перегрузки (короткого замыкания) в цепи подключения АКБ;
- защита источника и нагрузки от переполюсовки АКБ посредством плавкого предохранителя;
- защита АКБ от короткого замыкания (токовой перегрузки) в нагрузке посредством плавких предохранителей;
- комбинированная защита источника от короткого замыкания (токовой перегрузки) в нагрузке:
при наличии АКБ – посредством плавких предохранителей
при отсутствии АКБ – электронная защита;
- защита питающей сети 220 В от короткого замыкания в источнике посредством плавкого предохранителя;
- электронная защита от перегрева источника (если встроенный вентилятор не в состоянии обеспечить необходимое охлаждение);
- защита от аварийного повышения выходного напряжения посредством автоматического выключения источника;
- управление внешними устройствами автоматики (или подключение внешних цепей индикации) посредством выходов типа «открытый коллектор».
Тип устройства Источник вторичного электропитания резервированный | Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более 160 |
Световая индикация "Наличие сети" | Выходной ток, А: |
Диагностические выходы | - номинальный при наличии основного питания 3 |
Напряжение питания, B: | - номинальный (при наличии АКБ) 10 |
- от сети переменного тока 180…250 | Тип используемого аккумулятора 12 В 17…250 А·ч |
Потребляемая мощность: | Количество аккумуляторов, шт 4 |
- от сети переменного тока 160 ВА | Защита от короткого замыкания Есть |
Выходное напряжение, В: | Защита аккумулятора от глубокого разряда Есть |
- при питании от сети переменного тока 53…55.2 | Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В 41.6…42.4 |
- при питании от аккумуляторной батареи 41.6…55.2 | Диапазон рабочих температур, °С -10…+40 |
Габаритные размеры мм 213х101х295 |
