Назначение изделия

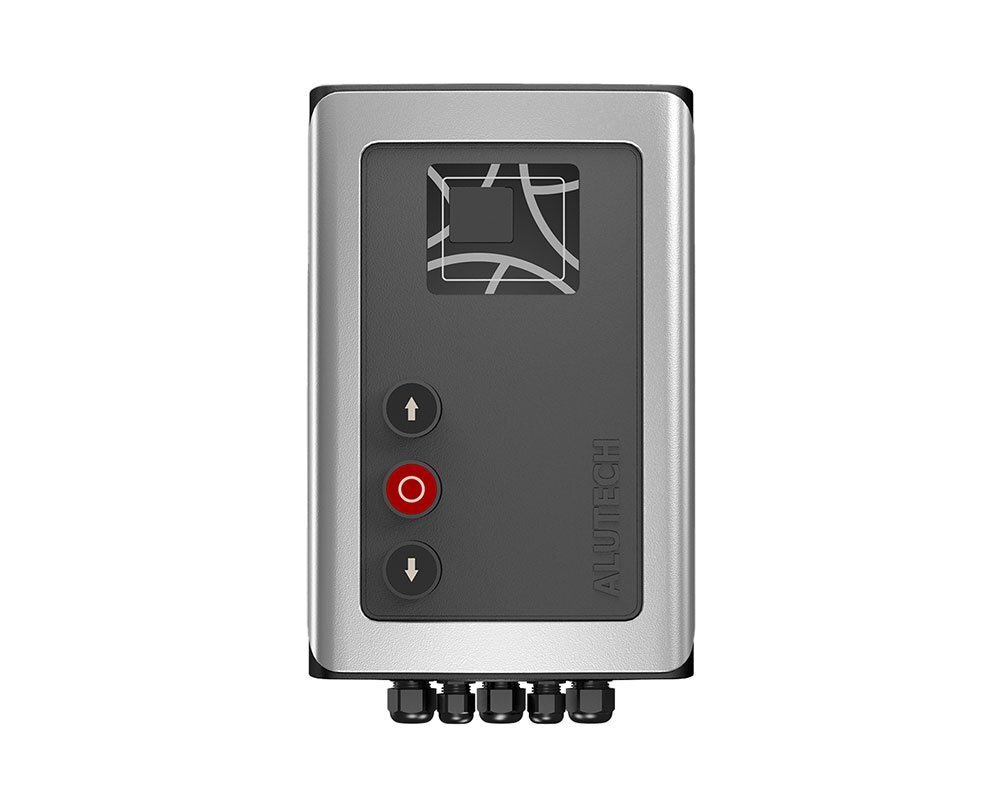

Блок управления серии CU-TR предназначен для использования в составе промышленных секционных ворот и управления компонентами приводной системы промышленных ворот. Непосредственное применение — управление работой приводов CU-TR230: TR-3531-230, TR-5024-230, TR-3531-230E, TR-5020-230E, TR-5024-230E
Особенности
Блок управления может быть настроен на один из трех режимов работы (управления):
• Ручной (включен ручной режим работы / настройка P3–F1). Движение ворот будет только при удерживании в нажатом положении человеком элемента управления (кнопки). Заводские настройки.
• Импульсный (ручной режим отключен). Движение ворот на открытие или на закрытие, либо остановка движения выполняются при кратковременном нажатии человеком кнопки управления (импульсный сигнал).
• Автоматический (ручной режим отключен и включена настройка P4 автоматического закрывания). Однократный импульсный сигнал управления приведет к выполнению полного цикла движения ворот: «открытие — отсчет настроенного времени паузы до
автоматического закрытия — закрытие»
Дополнительное оборудование
(336122) CUTR400.10-A, Замок блокировки управления
Напряжение питания, В 230 | Суммарная мощность приводов, Вт 1000 |
Максимальная мощность, потребляемая от сети, Вт 2.5 | Степень защиты IP65 |
Диапазон рабочих температур, °С -20…+50 |
