Назначение изделия

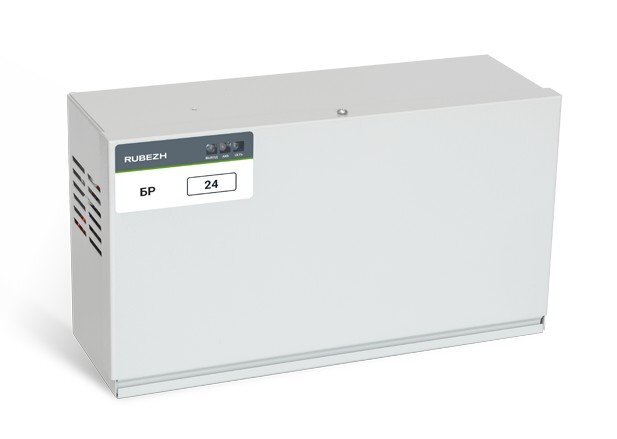

Боксы резервного электропитания серии БР предназначены для увеличения времени непрерывной работы от аккумуляторных батарей (АКБ) источников вторичного электропитания ИВЭПР производства ГК «Рубеж». БР предназначен для подключения к источникам соответствующих исполнений (обозначенных «БР»). Выход бокса подключается к клеммам «+Р» и «-Р» в ИВЭПР, тем самым увеличивая общую ёмкость АКБ. Вход БР подключается к сети ~230 В. При восстановлении сетевого напряжения бокс автоматически включает заряд установленных в нём аккумуляторных батарей.
Особенности
ВНИМАНИЕ! НЕ ДОПУСКАЕТСЯ ИСПОЛЬЗОВАНИЕ БОКСА РЕЗЕРВНОГО ПИТАНИЯ В КАЧЕСТВЕ САМОСТОЯТЕЛЬНОГО ИСТОЧНИКА ПИТАНИЯ.
Дополнительное оборудование
(237013) - ИВЭПР 24/1,5 2х7-Р БР, Источник питания
(237014) - ИВЭПР 24/2,5 2х12 БР, источник питания
(237015) - ИВЭПР 24/2,5 2х12-Р БР, источник питания
(239933) - ИВЭПР 24/2,5 2х17 БР, Источник питания
(239934) - ИВЭПР 24/2,5 2х17-Р БР, Источник питания
(237041) - ИВЭПР 24/3,5 2х12 БР, Источник питания
(237042) - ИВЭПР 24/3,5 2х12-Р БР, Источник питания
(237043) - ИВЭПР 24/3,5 2х17 БР, Источник питания
(239935) - ИВЭПР 24/3,5 2х17-Р БР, Источник питания
(237044) - ИВЭПР 24/5 2х12 БР, Источник питания
(239937) - ИВЭПР 24/5 2х12-Р БР, Источник питания
(237045) - ИВЭПР 24/5 2х17 БР, Источник питания
(239938) - ИВЭПР 24/5 2х17-Р БР, Источник питания
(251024) - ИВЭПР 24/5 2х26-Р БР, Источник питания
Входное напряжение, В 140…265 | - напряжение заряда АКБ, В 13.65 |
Параметры бокса резервного электропитания: | Диапазон рабочих температур, °С -10…+50 |
- ток, потребляемый боксом при работе от АКБ при отсутствии сетевого напряжения и при отключенной нагрузке, мА, не более 35 | Габаритные размеры мм 184х324х111 |
- ток зарядки АКБ, А (max) 1.8 | Масса, не более: |
- без АКБ 2.3 кг |
